Racores de tubo de cobre níquel 70/30
Cu-Ni 70/30 Racores de tubo hidráulico, 2.0882 Unión de mamparo, Cobre níquel 70/30 Codo de mamparo, Cupro níquel 70/30 Racores de férula simple, Cobre níquel 70/30 Tubo a unión, UNS C71500 Distribuidor de unión reductora.
Ofrecemos Conector macho, Codo macho, Conector de mamparo macho, Codo macho de 45 grados, T de recorrido macho, T de derivación macho.
- Codo CuNi 70/30 Macho
- Conector Pasamuros Cu-Ni 70/30 Macho
- Te macho de cobre níquel 70/30
- Cupro Nickel 70/30 Codo macho de 45 grados
Ofrecemos conector hembra, codo hembra, conector de mamparo hembra, T hembra de recorrido, T hembra de derivación.
- Conector Cupro Níquel 70/30 Hembra
- Conector hembra de mamparo de cobre níquel 70/30
- Codo Hembra CuNi 70/30
- Camiseta Run Cu-Ni 70/30 Mujer
Ofrecemos extremo ciego, tapón ciego, tuerca de tubo, férula delantera, férula trasera, tapa hembra, rótula de unión, llave Allen.
- Férula frontal de cobre níquel 70/30
- Férula trasera Cupro Nickel 70/30
- Tuerca Cu-Ni 70/30 Tubo
- Tapón ciego CuNi 70/30
Cliente exitosa en todo el mundo
Racores de tubo de doble virola de cobre y níquel 70/30, Racores de tubo de compresión Cu-Ni 70/30, Racores de tubo de cuproníquel 70/30, Codo macho de cobre níquel 70/30 Fabricante, Proveedor de Racores de instrumentación de cobre níquel 70/30.
Estos racores de tubo de compresión Cu-Ni 70/30 combinan propiedades de trabajo en frío y en caliente, el más alto grado de resistencia a la corrosión y erosión del agua de mar y una gran resistencia. Somos reconocidos y uno de los fabricantes más antiguos, más robustos y proveedores de accesorios de tubo de férula Cu-Ni 70/30, que se fabrican con acero inoxidable de grado superior. Mientras tanto, el índice de maquinabilidad de estos racores para tubo de doble férula Cu-Ni 70 / 30 es del 20 %.
Las dos férrulas en racores para tubo de cobre níquel 70/30 separan las funciones de sellado y agarre del tubo; cada férula está optimizada para su función. La férula delantera crea un sello contra el cuerpo del racor y el diámetro exterior del tubo. A medida que se gira la tuerca, la férula trasera hace avanzar axialmente la férula delantera y aplica radialmente un agarre eficaz del tubo.
Especificación de los accesorios de tubo de cobre níquel 70/30
| Especificaciones | ASTM A182, A276, A479 / ASME SA182, SA276, SA479 |
|---|---|
| Tamaño | 1/16 pulg. a 2 pulg. & 2 mm a 50 mm. |
| Rango dimensional | 1/16 a 2 pulgadas (imperial); 2 a 50 mm (métrico) |
| Presiones de trabajo | Hasta 2000 a 6000 PSI |
| Tipo de hilo | TNP – ASME B1.20.1, SAE AS71051 | ISO/BSP Paralelo – ISO 228 | ISO/BSP Cónico – ISO 7, BS EN 10226-1 | SAE (Unificado) – ASME B1.1 |
| Finalizar conexiones | NPT, ISO/BP, SAE/MS, AN, extremos para soldar, conectores de puerto, bridas sanitarias, adaptadores de tubo |
| Tipos | Tubo a unión, tubo a macho, tubo a hembra, accesorios para tuberías de instrumentos, accesorios |
| Equivalente a | SWAGELOK, PARKER, DK-LOK, HOKE |
| Presión máxima de trabajo | 8MPa | 1200 psi según el material del tubo |
| Temperatura de trabajo | -40°C—250°C | -40 °F—482 °F según el material de la tubería |
| Configuraciones | Cortos, codos, tes, cruces, tapas, tapones, tuercas y férulas Cromatógrafo y extremo de columna |
| Certificados de prueba de materiales (MTC) para racores de tubo según EN 10204 3.1 y EN 10204 3.2, Certificados de prueba que certifican NACE MR0103, NACE MR0175 | |
Tipos de racores de tubo de cobre níquel 70/30

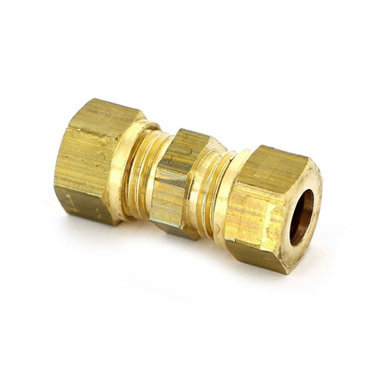

Tubo a Unión
Tubo de Cobre Níquel 70/30 a Unión
DIN 2.0882 Codo de unión
UNS C71500 Unión de mamparo
Unión Reductora Cu-Ni 70/30

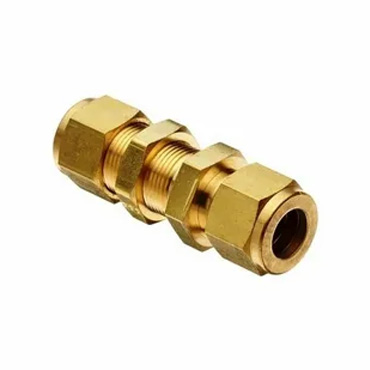

Conector de tubo a macho
UNS C71500 Camiseta de carrera masculina
Codo Macho 70/30 Cobre Níquel
DIN 2.0882 Conector Macho
Conector Pasamuros Macho CuNi 70/30

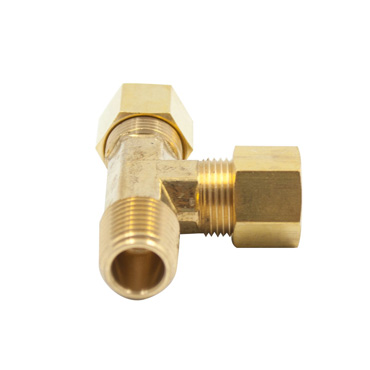

Conector de tubo a hembra
UNS C71500 Camiseta de running para mujer
70/30 Camiseta con ramal hembra de cobre y níquel
Codo Hembra 70/30 Cobre Níquel
DIN 2.0882 Conector Hembra

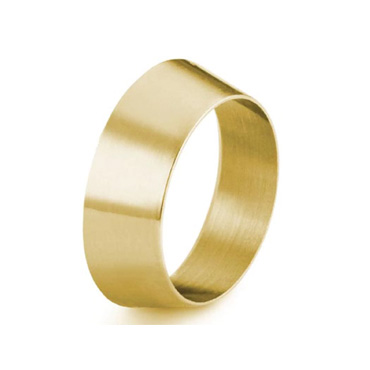

Férula delantera
Férula delantera CuNi 70/30
Férula delantera de cobre níquel 70/30
DIN 2.0882 Casquillo frontal
UNS C71500 Casquillo frontal

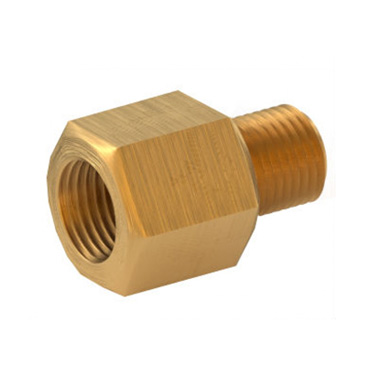

Adaptador
Adaptador DIN 2.0882
Adaptador Cu-Ni 70/30 Hembra
UNS C71500 Adaptador
Adaptador Cupro Nickel 70/30 Macho

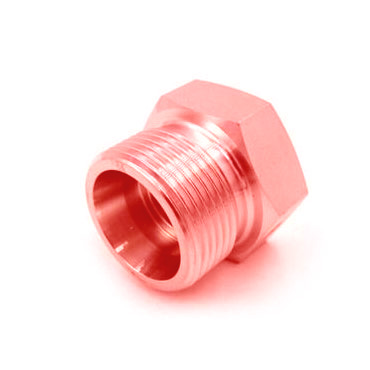

Extremo del tubo
Tapa de tubo de cobre níquel 70/30
DIN 2.0882 Tapa de rosca NPT
Tapón Cu-Ni 70/30
UNS C71500 Tapón de extremo de tubería
Grados equivalentes de accesorios de tubo de cobre níquel 70/30
| ESTÁNDAR | SNU | WNR. |
|---|---|---|
| Cupro Níquel 70/30 | C71500 | 2.0882 |
Composición química de los accesorios de tubo de cobre níquel 70/30
| Grado | Cu | Pb | Mn | Fe | Zn | ni |
|---|---|---|---|---|---|---|
| Cu 70/30 | 65.0 minutos | 0.05 máx. | 1.0 máximo | 0.4-1.0 | 1 máx | 29 – 33 |
Propiedades mecánicas de los racores de tubo de cobre níquel 70/30
| Densidad | Punto de fusión | Resistencia a la tracción | Límite elástico (0,2 % de compensación) | Alargamiento |
|---|---|---|---|---|
| 0.323 lb/in3 a 68 F | 2260 F | 50000 psi | 20000 psi | 30 % |
Existencia lista de accesorios para tubos de cobre níquel 70/30
- Fabricante de unión reductora de cobre y níquel de grado 70/30
- Accesorios de instrumentación Cu-Ni 70/30
- Unión de mamparo de cobre níquel 70/30
- Tubo de cobre níquel 70/30 a accesorios macho
- T de unión reductora de cobre y níquel 70/30
- Accesorios de tubo de cobre níquel 70/30
- DIN 2.0882 Union Cross
- Codo macho orientable de cuproníquel 70/30 de 45 grados
- Distribuidor de accesorios de virola simple Cu-Ni 70/30
- Accesorios de virola trasera de cobre níquel 70/30
- Conector macho CuNi 70/30
- Proveedor de accesorios de doble férula Cu-Ni 70/30
- Codo Unión Cu-Ni 70/30
- UNS C71500 Adaptador macho
- Accesorios de tubo de compresión de cobre níquel 70/30
- Racores para tubo Swagelok de cobre níquel 70/30
- Tubo de cobre níquel 70/30 a tubo hembra
- Codo de mamparo de cobre níquel 70/30
- Cierre de extremo de tubo Cu-Ni 70/30
- Accesorios de compresión Cupro Nickel 70/30
- Accesorios de tubo Parker CuNi 70/30
- Conexiones de cobre níquel 70/30 NPT
- Accesorios de casquillo de cobre níquel 70/30
- Adaptador macho 70/30 cobre níquel 90 grados
- DIN 2.0882 Racores de tubo
- Tuerca de seguridad del conector con junta tórica CuNi 70/30
- UNS C71500 Racores de tubo
- Unión reductora de mamparo de cobre níquel 70/30
- Conector hembra de cobre níquel 70/30
- Tubo de cuproníquel 70/30 a unión
- 70/30 Tee de derivación hembra de cobre y níquel
- Distribuidor de tapón de tubo Cupro Nickel 70/30
Presión nominal de los racores de tubo de cobre níquel 70/30
| Tamaño de tubería NPT/ISO pulg. | Accesorios para tubos | |
|---|---|---|
| Masculino | Mujer | |
| psig (bar) | psig (bar) | |
| 1/16 | 11 000 (757) | 6 700 (461) |
| 1/8 | 10 000 (689) | 6 500 (447) |
| 1/4 | 8 000 (551) | 6 600 (454) |
| 3/8 | 7 800 (537) | 5 300 (365) |
| 1/2 | 7 700 (530) | 4 900 (337) |
| 3/4 | 7 300 (502) | 4 600 (316) |
| 1 | 5 300 (365) | 4 400 (303) |
| 1 1/4 | 6 000 (413) | 5 000 (344) |
| 1 1/2 | 5 000 (344) | 4 600 (316) |
| 2 | 3 900 (268) | 3 900 (268) |
| DO | OD real | Designación de rosca: tamaño nominal | Hilo por pulgada | |
| (fracción de pulgada) | (pulgadas) | (pulgadas) | TNP | BSP |
| 5/16 | 0.3125 | 1/16 | 27 | 28 |
| 13/32 | 0.405 | 1/8 | 27 | 28 |
| 35/64 | 0.540 | 1/4 | 18 | 19 |
| 43/64 | 0.675 | 3/8 | 18 | 19 |
| 27/32 | 0.840 | 1/2 | 14 | 14 |
| 1-3/64 | 1.050 | 3/4 | 14 | 14 |
| 1-5/16 | 1.315 | 1 | 11-1/2 | 11 |
| 1-21/32 | 1.660 | 1-1/4 | 11-1/2 | 11 |
| 1-29/32 | 1.900 | 1-1/2 | 11-1/2 | 11 |
| 2-3/8 | 2.375 | 2 | 8 | 11 |
| 2-7/8 | 2.875 | 2-1/2 | 8 | 11 |
| 3-1/2 | 3.5 | 3 | 8 | 11 |
| 4 | 4.0 | 3-1/2 | 8 | 11 |
| 4-1/2 | 4.5 | 4 | 8 | 11 |
| 5-5/8 | 5.563 | 5 | 8 | 11 |
| 6-5/8 | 6.625 | 6 | 8 | 11 |
Usos y aplicaciones de los accesorios de compresión de cobre níquel 70/30
- Industria química
- Industria de petróleo y gas
- Industria aeroespacial
- Sector de la energía nuclear
- Equipos de procesamiento de alimentos
- Generacion de energia
