Abrazaderas para tubos multicapa, Abrazaderas para tubos de riel de montaje, Abrazaderas para soporte de tubos

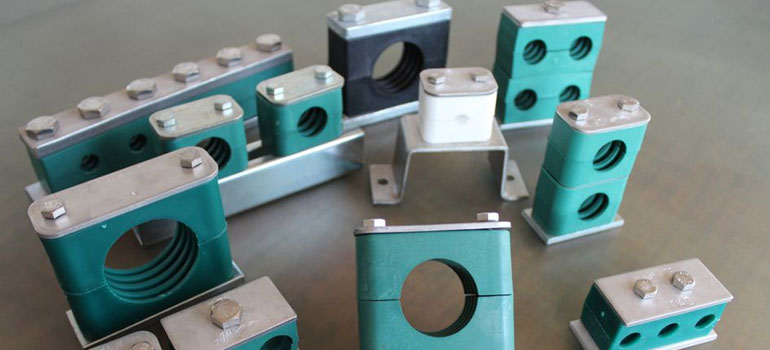

Piezas de metal verde Abrazadera de tubo multicapa, Abrazadera de tubo multicapa de aluminio, Abrazadera de tubo multicapa de polipropileno, Abrazadera de tubo multicapa de acero inoxidable, Fabricante de abrazadera de tubo multicapa, Proveedor de abrazadera de tubo multicapa de acero.

Una abrazadera para tubería multicapa es un tipo de sujetador de tubería que está diseñado para sujetar y sostener de forma segura tuberías multicapa. Estas abrazaderas suelen tener varias capas, lo que ayuda a proporcionar mayor resistencia y durabilidad a la abrazadera. Pueden estar hechos de una variedad de materiales, incluidos plástico, aluminio y acero, y están disponibles en una variedad de tamaños para adaptarse a diferentes diámetros de tubería. Algunas abrazaderas de tubería multicapa son solo verticales, mientras que otras también se pueden usar para aplicaciones horizontales o en ángulo. Estas abrazaderas se usan comúnmente en sistemas de plomería y HVAC, así como en otras aplicaciones industriales donde las tuberías deben montarse o suspenderse de manera segura.

Abrazaderas para tubos multicapa - DIN 3015 Parte 1, 2 y 3 - Las abrazaderas para tubos se utilizan para asegurar una herramienta a un conjunto de panel de varias piezas. Pueden sujetarse verticalmente en 2 capas / 3 capas hasta cualquier número de capas, pero se recomiendan hasta 3 capas. Las abrazaderas de tubería multicapa solo verticales pueden venir en polipropileno PP o aluminio según la aplicación. Se utilizan para el montaje de un conjunto de panel de varios niveles. Se sujetan verticalmente en 2 capas, 3 capas, 4 capas y tan alto como sus requisitos.

Especificación de abrazadera de tubería multicapa

Equivalente a	STAUFF, SWAGELOK, PARKER
Tornillo de bloqueo	M6 A M24
Material	Mordazas: polipropileno, aluminio, poliamida Placa superior e inferior y perno: acero o acero inoxidable
Rango de tamaño	1/ 4’’ A 8’’ – 6 MM A 219,1 MM

Tabla de dimensiones de abrazaderas de tubería multicapa

UN JUEGO = UNA PLACA SUPERIOR + UNA PLACA INFERIOR + UNA PLACA DE BLOQUEO + 2 PERNOS DE APILAMIENTO + 2 PERNOS HEXAGONALES + 2 JUEGO DE MORDAZAS DE PP
DIN	NUESTRO CÓDIGO DE PARTE	DE LA TUBERÍA
GRUPO		Dia - d	a2	a3	a1	b1	G	S	h1	h2	TAMAÑO DEL PERNO HEXAGONAL
		EN MM	EN MM	EN MM	EN MM	EN MM	EN MM	EN MM	EN MM	EN MM	TAMAÑO x LARGO
GRUPO 1
1	VPCH 6 MM X 2	6	70	55	33	30	0.6 - 1	8	24	48	M10 X 45 MM
	VPCH 6.4 MM X 2	6.4
	VPCH 8 MM X 2	8
	VPCH 9.5 MM X 2	9.5
	VPCH 10 MM X 2	10
	VPCH 12 MM X 2	12
	VPCH 12.7 MM X 2	12.7
	VPCH 13.7 MM X 2	13.7
	VPCH 14 MM X 2	14
	VPCH 15 MM X 2	15
	VPCH 16 MM X 2	16
	VPCH 17.2 MM X 2	17.2
	VPCH 18 MM X 2	18
GRUPO 2
2	VPCH 19 MM X 2	19	85	70	45	30	0.6 - 1	8	32	64	M10 X 60 MM
	VPCH 20 MM X 2	20
	VPCH 21.3 MM X 2	21.3
	VPCH 22 MM X 2	22
	VPCH 25 MM X 2	25
	VPCH 26.9 MM X 2	26.9
	VPCH 28 MM X 2	28
GRUPO 3
3	VPCH 30 MM X 2	30	100	85	76	30	0.6 - 1	8	38	76	M10 X 70 MM
	VPCH 32 MM X 2	32
	VPCH 33.7 MM X 2	33.7
	VPCH 35 MM X 2	35
	VPCH 38 MM X 2	38
	VPCH 40 MM X 2	40
	VPCH 42 MM X 2	42
GRUPO 4
4	VPCH 42.3 MM X 2	42.3	140	120	90	45	2	10	52.5	105	M12 X 100 MM
	VPCH 48.3 MM X 2	48.3
	VPCH 50.8 MM X 2	50.8
	VPCH 60.3 MM X 2	60.3
	VPCH 63.5 MM X 2	63.5
	VPCH 65 MM X 2	65
GRUPO 5
5	VPCH 70 MM X 2	70	180	152	122	60	2	10	70	140	M16 X 130 MM
	VPCH 73 MM X 2	73
	VPCH 76.2 MM X 2	76.2
	VPCH 88.9 MM X 2	88.9
GRUPO 6
6	VPCH 101.6 MM X 2	101.6	226	210	168	80	3	16	97	193 - 195	M20 X 180 MM
	VPCH 114.3 MM X 2	114.3
	VPCH 127 MM X 2	127
	VPCH 133 MM X 2	133
GRUPO 7
7	VPCH 141.3 MM X 2	141.3	270	251	205	90	3	16	116	230 - 232	M24 X 225 MM
	VPCH 152.4 MM X 2	152.4
	VPCH 168.3 MM X 2	168.3
GRUPO 8
8	VPCH 177.8 MM X 2	177.8	340	336	265	120	3	25	160	320	M30 X 300 MM
	VPCH 219.1 MM X 2	219.1

Elija fabricantes de abrazaderas para tubos multicapa de acero inoxidable, abrazaderas cuadradas multicapa, abrazaderas para juntas de tubos multicapa para obtener la mejor calidad y bajo precio, varios grados y gran stock..

Stock listo para abrazadera de tubería multicapa

Abrazaderas de tubo de riel de montaje SS
Abrazaderas de soporte de tubo de aluminio
Canal ferroviario TS 11
Fabricante de abrazaderas para tuberías multicapa
Abrazadera de placa soldada alargada de polipropileno
Abrazadera de placa inferior extendida
Canal ferroviario TS 30
Proveedor de abrazaderas para tuberías multicapa de acero
Placa superior e inferior de poliamida
Canal ferroviario TS 14
Abrazaderas de tubería multicapa solo verticales

Soporte de abrazadera cuadrada multicapa
Abrazadera de soldadura multicapa
Exportador de abrazaderas de tubo de riel de montaje
Distribuidor de abrazadera de cable multicapa
Abrazaderas verticales multicapa para tuberías
Abrazadera de tubería multicapa de acero al carbono
Abrazadera para unión de tubería multicapa
Abrazadera en U multicapa
Abrazadera de tubo multicapa grande
Abrazadera de compresión multicapa
Abrazadera de tubo multicapa al mejor precio

Usos y aplicaciones de la abrazadera de tubería multicapa

Industria química
Industria de petróleo y gas
Industria aeroespacial
Sector de la energía nuclear
Equipos de procesamiento de alimentos
Generacion de energia
