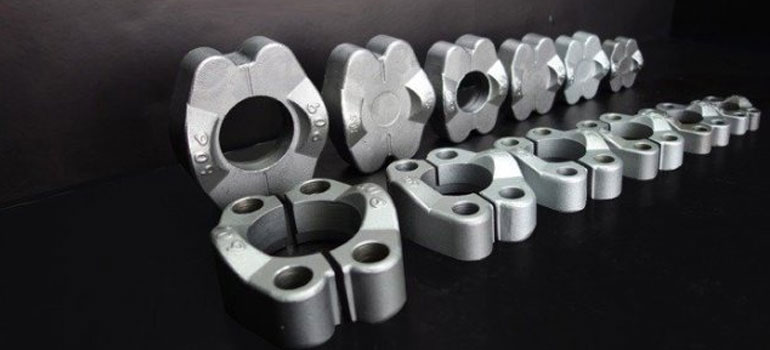

Bride SAE en acier inoxydable
Brides SAE en acier inoxydable code 61, bride fendue SAE en acier inoxydable, bride SAE en acier inoxydable 316Ti, bride à souder SAE UNS S30400, bride filetée SAE en acier inoxydable, bride aveugle SAE SS 304, acier inoxydable 316 Bride SAE en acier.
Nous proposons des brides en acier inoxydable SAE Code 61, des brides filetées SAE Code 61 SS 304, des brides à souder SAE Code 62 SS 304, des brides aveugles SAE Code 62 SS, etc.
- Monobride SAE Code 61 en acier inoxydable 304
- UNS S30400 Code SAE 62 Plaque vierge
- Bride soudée bout à bout en acier inoxydable, code SAE 61
- DIN 1.4301 Bride fendue Code SAE 61
Nous proposons des brides en acier inoxydable SAE Code 61, des brides filetées SAE Code 61 SS 316, des brides à souder SAE Code 62 SS 316, des brides aveugles SAE Code 62 SS, etc.
- UNS S31600 Code SAE 62 Plaque vierge
- Monobride SAE Code 61 en acier inoxydable 316
- DIN 1.4401 Bride fendue Code SAE 61
- Bride soudée bout à bout en acier inoxydable, code SAE 61
Client à succès partout dans le monde
Bride soudée bout à bout à 90 degrés SS SAE, bride carrée SS UNS S31635 ISO 6164, bride bloc en T SAE en acier inoxydable 316Ti, bride SAE avec face de joint torique UNS S31600, fabricant de brides à face plate SAE DIN 1.4301, fournisseur d'adaptateurs à souder bout à bout SAE DIN 1.4401.
Nous proposons une gamme recommandée de brides SAE en acier inoxydable pour lesquelles nous sommes connus en tant que fabricant, fournisseur et distributeur. En utilisant des matières premières de la meilleure qualité, ces serre-câbles sont fabriqués conformément aux directives de l'industrie. Nous proposons des installations personnalisées aux meilleurs prix du marché et nous efforçons de vous satisfaire au maximum. Les brides en acier inoxydable SAE 304 sont des connecteurs qui suivent les normes de la Society of Automotive Engineers (SAE) pour les brides hydrauliques
Ces brides sont utilisées dans les systèmes hydrauliques haute pression pour connecter des tuyaux, des tubes ou des flexibles. Ils sont généralement fabriqués en acier inoxydable ou en acier et sont disponibles en différentes tailles et configurations. Les brides SAE comportent généralement quatre boulons et sont évaluées en fonction de la pression nominale, le code 61 étant évalué jusqu'à 3000 psi et le code 62 étant évalué jusqu'à 6000 psi. Les brides en acier inoxydable SAE 316 sont proposées par plusieurs fabricants et peuvent être achetées en ligne ou auprès de fournisseurs industriels.
Spécifications de bride SAE en acier inoxydable
| CONCEPTION | SAE J518 C/ISO 6162/ISO 6164/JIS B2291 |
| MATÉRIEL | SS 304, SS 316, SS 316 TI, SS 321, SS 310, SS 347 |
| PRESSION DE TRAVAIL | JUSQU'À 210 BARS (3 000 PSI) et amp; 420 BAR (6000 PSI) et 700 BAR (10 000 PSI) PERSONNALISÉ |
| CODE | BRIDE CODE 61 (3000 PSI) et amp; CODE DE BRIDE 62 (6000 PSI) |
| GAMME DE TAILLES | 3/8" (DN 10) à 5" (DN 125) |
| CONNEXIONS | SOUDAGE BOUT À BOUT, SOUDAGE À DOUILLES, FILETÉ (BSPP, NPT, MÉTRIQUE, JIC) |
| TYPE CORPOREL | FORGÉ, BARRE |
| ACCESSOIRES À BRIDE | JOINT TORIQUE, BOULON, ÉCROU, RONDELLE |
| MATÉRIAU DU JOINT TORIQUE | NITRILE, BUNA 90 SHORE, VITON 85-90 SHORE |
| MATÉRIAU DE LA VIS | HAUTE TENSION 8,8 GR, 10,9 GR, 12,9 GR, SS 304, SS316 |
| SURFACE | ACIER INOXYDABLE - GALVANISÉ, FINITION NATURELLE |
| MARQUES ÉQUIVALENTES | STAUFF, PARKER, HAVIT, HANSA FLEX, ANCHOR FLUID, OLEO TÉCNICA |
Dimensions de la bride SAE en acier inoxydable
| NOM. TAILLE DE LA BRIDE |
TIRET TAILLE |
BØ | T | F | G | FIL DE PORT & LONGUEUR DU BOULON | |||||||
| PORT | LONGUEUR DU BOULON | PORT | BOLON | ||||||||||
| pouces | mm | pouces | mm | pouces | mm | pouces | mm | pouces | UNC | pouces | MÉTRIQUE | mm | |
| CÓDIGO 61 | |||||||||||||
| 1/2 | -08 | 30,2 | 1.19 | 6,73 | 0.265 | 17,5 | 0.69 | 38,1 | 1.50 | 5/16 – 18 | 1.1/4 | M8 x 1,25 | 35 |
| *5/8 | -10 | 34,0 | 1.34 | 6,73 | 0.265 | 19,8 | 0.78 | 42,9 | 1.69 | 5/16 – 18 | M8 x 1,25 | ||
| 3/4 | -12 | 38,1 | 1.50 | 6,73 | 0.265 | 22,2 | 0.88 | 47,6 | 1.88 | 3/8 – 16 | 1.1/4 | M10 x 1,5 | 35 |
| 1 | -16 | 44,5 | 1.75 | 8,00 | 0.315 | 26,2 | 1.03 | 52,4 | 2.06 | 3/8 – 16 | 1.1/4 | M10 x 1,5 | 35 |
| 1.1/4 | -20 | 50,8 | 2.00 | 8,00 | 0.315 | 30,2 | 1.19 | 58,7 | 2.31 | 7/16 – 14 | 1.1/2 | M10 x 1,5 | 40 |
| 1.1/2 | -24 | 60,3 | 2.38 | 8,00 | 0.315 | 35,7 | 1.41 | 69,8 | 2.75 | 1/2 – 13 | 1.1/2 | M12 x 1,75 | 45 |
| 1.1/2 | -24 | 60,3 | 2.38 | 8,00 | 0.315 | 35,7 | 1.41 | 69,8 | 2.75 | 1/2 – 13 | 1.1/2 | M12 x 1,75 | 45 |
| 2 | -32 | 71,4 | 2.81 | 9,53 | 0.375 | 42,9 | 1.69 | 77,8 | 3.06 | 1/2 – 13 | 1.1/2 | M12 x 1,75 | 45 |
| 2.1/2 | -40 | 84,1 | 3.31 | 9,53 | 0.375 | 50,8 | 2.00 | 88,9 | 3.50 | 1/2 – 13 | 1.3/4 | M12 x 1,75 | 45 |
| 3 | -48 | 101,6 | 4.00 | 9,53 | 0.375 | 61,9 | 2.44 | 106,4 | 4.19 | 5/8 – 11 | 1.3/4 | M16 x 2,0 | 45 |
| CÓDIGO 62 | |||||||||||||
| 1/2 | -08 | 31,7 | 1.25 | 7,75 | 0.305 | 18,2 | 0.72 | 40,5 | 1.59 | 5/16 – 18 | 1.1/4 | M8 x 1,25 | 35 |
| 3/4 | -12 | 41,3 | 1.63 | 8,76 | 0.345 | 23,8 | 0.94 | 50,8 | 2.00 | 3/8 – 16 | 1.1/2 | M10 x 1,5 | 40 |
| 1 | -16 | 47,6 | 1.88 | 9,53 | 0.375 | 27,8 | 1.09 | 57,2 | 2.25 | 7/16 – 14 | 1.3/4 | M12 x 1,75 | 45 |
| 1.1/4 | -20 | 54,0 | 2.12 | 10,29 | 0.405 | 31,8 | 1.25 | 66,7 | 2.63 | 1/2 – 13 | 1.3/4 | M14 x 2,0 | 45 |
| 1.1/2 | -24 | 63,5 | 2.50 | 12,57 | 0.495 | 36,5 | 1.44 | 79,4 | 3.13 | 5/8 – 11 | 2.1/4 | M16 x 2,0 | 60 |
| 2 | -32 | 79,4 | 3.13 | 12,57 | 0.495 | 44,5 | 1.75 | 96,8 | 3.81 | 3/4 – 10 | 2.3/4 | M20 x 2,5 | 70 |
62C |
|||||||||||||
| 3/4 | -12 | 41,3 | 1.63 | 14,20 | 0.559 | 23,8 | 0.94 | 50,8 | 2.00 | 3/8 – 16 | 1.3/4 | M10 x 1,5 | 45 |
| 1 | -16 | 47,6 | 1.88 | 14,20 | 0.599 | 27,8 | 1.09 | 57,2 | 2.25 | 7/16 – 14 | 1.3/4 | M12 x 1,75 | 45 |
| 1.1/4 | -20 | 54,0 | 2.12 | 14,20 | 0.599 | 31,8 | 1.25 | 66,7 | 2.63 | 1/2 – 13 | 2 | M14 x 2,0 | 50 |
Disponibilité immédiate de la bride SAE en acier inoxydable
- Brides SAE haute pression en acier inoxydable
- DIN 1.4571 Bride Staright 4 trous
- Brides SAE en acier inoxydable de 3000psi
- Bride SAE avec face de joint torique en acier inoxydable
- Bride hydraulique forgée SS 316Ti SAE
- Bride à souder bout à bout à 90 degrés SS 316Ti SAE
- Fournisseur de brides fendues UNS S30400 SAE
- Bride aveugle en acier inoxydable SAE 304
- Brides en acier inoxydable SAE code 61
- UNS S31635 Bride de bloc en T SAE
- Bride SAE à face plate en acier inoxydable 304
- Plaque aveugle en acier inoxydable SAE 316
- Fabricant de brides SAE en acier inoxydable
- Distributeur à bride Cetop en acier inoxydable 304
- UNS S31600 Type plat à bride fendue SAE
- Bride ovale en acier inoxydable 316
- Bride à souder bout à bout SAE en acier inoxydable
- Exportateur de bride mono SAE en acier inoxydable
- Bride à souder à douille SAE en acier inoxydable
- Bride hydraulique DIN 1.4301 SHA SHB
- Fabricant d'adaptateurs à souder bout à bout SS SAE
- Bride carrée DIN 1.4401 ISO 6164
- Bride filetée en acier inoxydable SAE 304
- Brides SAE en acier inoxydable de 6000psi
Utilisations et applications de la bride SAE en acier inoxydable
- Industrie chimique
- Industrie du pétrole et du gaz
- Industrie aérospaciale
- Secteur de l'énergie nucléaire
- Équipement de transformation des aliments
- Production d'énergie
