Colliers de serrage multicouches, colliers de serrage pour rail de montage, colliers de support de tuyau

Collier de serrage multicouche en acier inoxydable, Collier de serrage multicouche en aluminium, Collier de serrage multicouche en polypropylène, Fournisseur Collier de serrage en acier multicouche, Fabricant de colliers de serrage multicouches, Collier de serrage multicouche de pièces métalliques vertes.

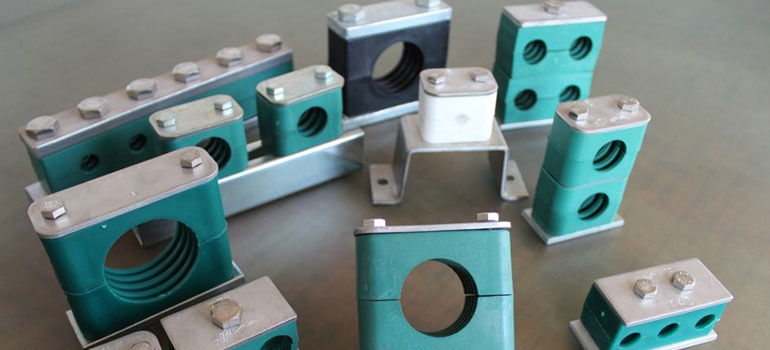

Un collier de serrage multicouche est un type de fixation de tuyau conçu pour serrer et soutenir solidement les tuyaux multicouches. Ces pinces sont généralement multicouches, ce qui contribue à fournir une résistance et une durabilité accrues à la pince. Ils peuvent être fabriqués à partir de divers matériaux, notamment le plastique, l'aluminium et l'acier, et sont disponibles dans une variété de tailles pour s'adapter à différents diamètres de tuyaux. Certains colliers de serrage multicouches sont uniquement verticaux, tandis que d'autres peuvent également être utilisés pour des applications horizontales ou inclinées. Ces colliers sont couramment utilisés dans les systèmes de plomberie et de CVC, ainsi que dans d'autres applications industrielles où les tuyaux doivent être solidement montés ou suspendus.

Colliers de serrage multicouches - DIN 3015 parties 1, 2 et 3 - Les colliers de serrage sont utilisés pour fixer un outil à un assemblage de panneaux multipièces. Ils peuvent être maintenus verticalement en 2 couches/3 couches jusqu'à n'importe quel nombre de couches, mais jusqu'à 3 couches sont recommandées. Les colliers de serrage multicouches uniquement verticaux peuvent être en polypropylène PP ou en aluminium selon l'application. Ils sont utilisés pour monter un assemblage de panneaux à plusieurs niveaux. Ils sont fixés verticalement en 2 couches, 3 couches, 4 couches et aussi haut que vos besoins.

Spécifications des colliers de serrage multicouches

Équivalent à	STAUFF, SWAGELOK, PARKER
Vis de verrouillage	M6 À M24
Matériel	Mâchoires: polypropylène, aluminium, polyamide Plaque supérieure et inférieure et boulon: acier ou acier inoxydable
Gamme de tailles	1/ 4’’ A 8’’ – 6 MM A 219,1 MM

Tableau des dimensions des colliers de serrage multicouches

UN ENSEMBLE = UNE PLAQUE SUPÉRIEURE + UNE PLAQUE INFÉRIEURE + UNE PLAQUE DE VERROUILLAGE + 2 BOULONS D'EMBALLAGE + 2 BOULONS HEXAGONAUX + 2 JEUX DE MÂCHOIRES PP
DIN	NOTRE CODE DE PIÈCE	DE LA TUBERÍA
GRUPO		Dia - d	a2	a3	a1	b1	G	S	h1	h2	TAMAÑO DEL PERNO HEXAGONAL
		EN MM	EN MM	EN MM	EN MM	EN MM	EN MM	EN MM	EN MM	EN MM	TAMAÑO x LARGO
GRUPO 1
1	VPCH 6 MM X 2	6	70	55	33	30	0.6 - 1	8	24	48	M10 X 45 MM
	VPCH 6.4 MM X 2	6.4
	VPCH 8 MM X 2	8
	VPCH 9.5 MM X 2	9.5
	VPCH 10 MM X 2	10
	VPCH 12 MM X 2	12
	VPCH 12.7 MM X 2	12.7
	VPCH 13.7 MM X 2	13.7
	VPCH 14 MM X 2	14
	VPCH 15 MM X 2	15
	VPCH 16 MM X 2	16
	VPCH 17.2 MM X 2	17.2
	VPCH 18 MM X 2	18
GRUPO 2
2	VPCH 19 MM X 2	19	85	70	45	30	0.6 - 1	8	32	64	M10 X 60 MM
	VPCH 20 MM X 2	20
	VPCH 21.3 MM X 2	21.3
	VPCH 22 MM X 2	22
	VPCH 25 MM X 2	25
	VPCH 26.9 MM X 2	26.9
	VPCH 28 MM X 2	28
GRUPO 3
3	VPCH 30 MM X 2	30	100	85	76	30	0.6 - 1	8	38	76	M10 X 70 MM
	VPCH 32 MM X 2	32
	VPCH 33.7 MM X 2	33.7
	VPCH 35 MM X 2	35
	VPCH 38 MM X 2	38
	VPCH 40 MM X 2	40
	VPCH 42 MM X 2	42
GRUPO 4
4	VPCH 42.3 MM X 2	42.3	140	120	90	45	2	10	52.5	105	M12 X 100 MM
	VPCH 48.3 MM X 2	48.3
	VPCH 50.8 MM X 2	50.8
	VPCH 60.3 MM X 2	60.3
	VPCH 63.5 MM X 2	63.5
	VPCH 65 MM X 2	65
GRUPO 5
5	VPCH 70 MM X 2	70	180	152	122	60	2	10	70	140	M16 X 130 MM
	VPCH 73 MM X 2	73
	VPCH 76.2 MM X 2	76.2
	VPCH 88.9 MM X 2	88.9
GRUPO 6
6	VPCH 101.6 MM X 2	101.6	226	210	168	80	3	16	97	193 - 195	M20 X 180 MM
	VPCH 114.3 MM X 2	114.3
	VPCH 127 MM X 2	127
	VPCH 133 MM X 2	133
GRUPO 7
7	VPCH 141.3 MM X 2	141.3	270	251	205	90	3	16	116	230 - 232	M24 X 225 MM
	VPCH 152.4 MM X 2	152.4
	VPCH 168.3 MM X 2	168.3
GRUPO 8
8	VPCH 177.8 MM X 2	177.8	340	336	265	120	3	25	160	320	M30 X 300 MM
	VPCH 219.1 MM X 2	219.1

Choisissez des fabricants de colliers de serrage multicouches en acier inoxydable, de colliers carrés multicouches, de colliers de serrage multicouches pour obtenir la meilleure qualité et un prix bas, différentes qualités et un stock important.

Stock prêt pour collier de serrage multicouche

Plaque supérieure et inférieure en polyamide
Fabricant de colliers de serrage multicouches
Pince de plaque inférieure étendue
Canal ferroviaire TS 30
Pince à plaque soudée allongée en polypropylène
Canal ferroviaire TS 14
Colliers de serrage multicouches verticaux uniquement
Colliers de serrage pour rail de montage SS
Fournisseur de colliers de serrage en acier multicouche
Canal ferroviaire TS 11
Colliers de support de tuyaux en aluminium

Exportateur de colliers de serrage pour rails de montage
Grand collier de serrage multicouche
Pince de compression multicouche
Support de serrage carré multicouche
Distributeur de serre-câbles multicouches
Collier de serrage pour tuyaux multicouches
Collier de serrage multicouche en acier au carbone
Colliers verticaux multicouches
Collier de serrage multicouche au meilleur prix
Pince de soudage multicouche
Pince en U multicouche

Utilisations et applications des colliers de serrage multicouches

Industrie chimique
Industrie du pétrole et du gaz
Industrie aérospaciale
Secteur de l'énergie nucléaire
Équipement de transformation des aliments
Production d'énergie
