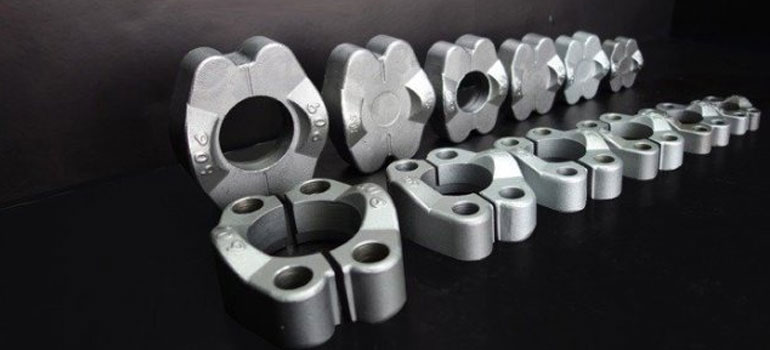

Brida SAE de acero inoxidable
Bridas SAE de acero inoxidable Código 61, Brida dividida SAE de acero inoxidable, Brida SAE de acero inoxidable 316Ti, Brida de soldadura por encastre SAE UNS S30400, Brida roscada SAE de acero inoxidable, Brida ciega SAE SS 304, Brida SAE de acero inoxidable 316.
Ofrecemos bridas SAE de acero inoxidable Código 61, bridas roscadas SAE Código 61 SS 304, bridas de soldadura por encastre Código 62 SS 304 SAE, bridas ciegas SAE Código 62 SS, etc.
- Acero Inoxidable 304 Código 61 SAE Monobrida
- UNS S30400 SAE Código 62 Placa en blanco
- Brida de soldadura a tope de acero inoxidable Código SAE 61
- DIN 1.4301 Brida dividida SAE Código 61
Ofrecemos bridas SAE de acero inoxidable Código 61, bridas roscadas SAE Código 61 SS 316, bridas de soldadura por encastre Código 62 SS 316 SAE, bridas ciegas SAE Código 62 SS, etc.
- UNS S31600 SAE Código 62 Placa en blanco
- Acero Inoxidable 316 Código 61 SAE Monobrida
- DIN 1.4401 Brida dividida SAE Código 61
- Brida de soldadura a tope de acero inoxidable Código SAE 61
Cliente exitoso en todo el mundo
Brida de soldadura a tope SS SAE de 90 grados, brida cuadrada SS UNS S31635 ISO 6164, brida de bloque en T SAE de acero inoxidable 316Ti, brida SAE con cara de junta tórica UNS S31600, fabricante de brida SAE de cara plana DIN 1.4301, proveedor de adaptador de soldadura a tope SAE DIN 1.4401.
Tenemos una gama recomendada de bridas SAE de acero inoxidable por las que somos conocidos como fabricante, proveedor y distribuidor. Al utilizar materias primas de la mejor calidad, estas bridas se fabrican de acuerdo con las pautas de la industria. Ofrecemos instalaciones a medida a precios líderes en el mercado y nos esforzamos por conseguir su máxima satisfacción. Las bridas SAE de acero inoxidable 304 son conectores que siguen los estándares de la Sociedad de Ingenieros Automotrices (SAE) para bridas hidráulicas
Estas bridas se utilizan en sistemas hidráulicos de alta presión para conectar tuberías, tubos o mangueras. Por lo general, están hechos de acero inoxidable o acero, y están disponibles en diferentes tamaños y configuraciones. Las bridas SAE suelen tener cuatro pernos y se clasifican según la clasificación de presión, con el Código 61 clasificado para hasta 3000 psi y el Código 62 clasificado para hasta 6000 psi. Varios fabricantes ofrecen bridas de acero inoxidable 316 SAE y se pueden comprar en línea o de proveedores industriales.
Especificación de brida SAE de acero inoxidable
| DISEÑO | SAE J518 C/ISO 6162/ISO 6164/JIS B2291 |
| MATERIAL | SS 304, SS 316, SS 316 TI, SS 321, SS 310, SS 347 |
| PRESIÓN DE TRABAJO | HASTA 210 BAR (3000 PSI) & 420 BAR (6000 PSI) &erio; 700 BAR (10 000 PSI) PERSONALIZADO |
| CÓDIGO | BRIDA CÓDIGO 61 (3000 PSI) & BRIDA CÓDIGO 62 (6000 PSI) |
| RANGO DE TALLAS | 3/8" (DN 10) A 5" (DN 125) |
| CONEXIONES | SOLDADURA A TOPE, SOLDADURA DE SOCKET, ROSCADA (BSPP, NPT, MÉTRICA, JIC) |
| TIPO DE CUERPO | FORJADO, BARRA |
| ACCESORIOS DE BRIDA | JUNTA TÓRICA, PERNO, TUERCA, ARANDELA |
| MATERIAL DE LA JUNTA TÓRICA | NITRILO, BUNA 90 SHORE, VITON 85-90 SHORE |
| MATERIAL DE TORNILLOS | ALTA TENSIÓN 8,8 GR, 10,9 GR, 12,9 GR, SS 304, SS316 |
| SUPERFICIE | ACERO INOXIDABLE - GALVANIZADO, ACABADO NATURAL |
| MARCAS EQUIVALENTES | STAUFF, PARKER, HAVIT, HANSA FLEX, FLUIDO DE ANCLAJE, OLEO TÉCNICA |
Dimensiones de la brida SAE de acero inoxidable
| NOM. TAMAÑO DE BRIDA |
DASH TALLA |
BØ | T | F | G | ROSCA DE PUERTO & LONGITUD DEL PERNO | |||||||
| PUERTO | LONGITUD DEL PERNO | PUERTO | PERNO | ||||||||||
| pulgadas | mm | pulgadas | mm | pulgadas | mm | pulgadas | mm | pulgadas | UNC | pulgadas | MÉTRICO | mm | |
| CÓDIGO 61 | |||||||||||||
| 1/2 | -08 | 30,2 | 1.19 | 6,73 | 0.265 | 17,5 | 0.69 | 38,1 | 1.50 | 5/16 – 18 | 1.1/4 | M8 x 1,25 | 35 |
| *5/8 | -10 | 34,0 | 1.34 | 6,73 | 0.265 | 19,8 | 0.78 | 42,9 | 1.69 | 5/16 – 18 | M8 x 1,25 | ||
| 3/4 | -12 | 38,1 | 1.50 | 6,73 | 0.265 | 22,2 | 0.88 | 47,6 | 1.88 | 3/8 – 16 | 1.1/4 | M10 x 1,5 | 35 |
| 1 | -16 | 44,5 | 1.75 | 8,00 | 0.315 | 26,2 | 1.03 | 52,4 | 2.06 | 3/8 – 16 | 1.1/4 | M10 x 1,5 | 35 |
| 1.1/4 | -20 | 50,8 | 2.00 | 8,00 | 0.315 | 30,2 | 1.19 | 58,7 | 2.31 | 7/16 – 14 | 1.1/2 | M10 x 1,5 | 40 |
| 1.1/2 | -24 | 60,3 | 2.38 | 8,00 | 0.315 | 35,7 | 1.41 | 69,8 | 2.75 | 1/2 – 13 | 1.1/2 | M12 x 1,75 | 45 |
| 1.1/2 | -24 | 60,3 | 2.38 | 8,00 | 0.315 | 35,7 | 1.41 | 69,8 | 2.75 | 1/2 – 13 | 1.1/2 | M12 x 1,75 | 45 |
| 2 | -32 | 71,4 | 2.81 | 9,53 | 0.375 | 42,9 | 1.69 | 77,8 | 3.06 | 1/2 – 13 | 1.1/2 | M12 x 1,75 | 45 |
| 2.1/2 | -40 | 84,1 | 3.31 | 9,53 | 0.375 | 50,8 | 2.00 | 88,9 | 3.50 | 1/2 – 13 | 1.3/4 | M12 x 1,75 | 45 |
| 3 | -48 | 101,6 | 4.00 | 9,53 | 0.375 | 61,9 | 2.44 | 106,4 | 4.19 | 5/8 – 11 | 1.3/4 | M16 x 2,0 | 45 |
| CÓDIGO 62 | |||||||||||||
| 1/2 | -08 | 31,7 | 1.25 | 7,75 | 0.305 | 18,2 | 0.72 | 40,5 | 1.59 | 5/16 – 18 | 1.1/4 | M8 x 1,25 | 35 |
| 3/4 | -12 | 41,3 | 1.63 | 8,76 | 0.345 | 23,8 | 0.94 | 50,8 | 2.00 | 3/8 – 16 | 1.1/2 | M10 x 1,5 | 40 |
| 1 | -16 | 47,6 | 1.88 | 9,53 | 0.375 | 27,8 | 1.09 | 57,2 | 2.25 | 7/16 – 14 | 1.3/4 | M12 x 1,75 | 45 |
| 1.1/4 | -20 | 54,0 | 2.12 | 10,29 | 0.405 | 31,8 | 1.25 | 66,7 | 2.63 | 1/2 – 13 | 1.3/4 | M14 x 2,0 | 45 |
| 1.1/2 | -24 | 63,5 | 2.50 | 12,57 | 0.495 | 36,5 | 1.44 | 79,4 | 3.13 | 5/8 – 11 | 2.1/4 | M16 x 2,0 | 60 |
| 2 | -32 | 79,4 | 3.13 | 12,57 | 0.495 | 44,5 | 1.75 | 96,8 | 3.81 | 3/4 – 10 | 2.3/4 | M20 x 2,5 | 70 |
62C |
|||||||||||||
| 3/4 | -12 | 41,3 | 1.63 | 14,20 | 0.559 | 23,8 | 0.94 | 50,8 | 2.00 | 3/8 – 16 | 1.3/4 | M10 x 1,5 | 45 |
| 1 | -16 | 47,6 | 1.88 | 14,20 | 0.599 | 27,8 | 1.09 | 57,2 | 2.25 | 7/16 – 14 | 1.3/4 | M12 x 1,75 | 45 |
| 1.1/4 | -20 | 54,0 | 2.12 | 14,20 | 0.599 | 31,8 | 1.25 | 66,7 | 2.63 | 1/2 – 13 | 2 | M14 x 2,0 | 50 |
Disponibilidad inmediata de brida SAE de acero inoxidable
- Proveedor de brida partida UNS S30400 SAE
- Brida de soldadura a tope de 90 grados SS 316Ti SAE
- Fabricante de bridas SAE de acero inoxidable
- Placa ciega de acero inoxidable 316 SAE
- Brida hidráulica forjada SS 316Ti SAE
- Bridas SAE de acero inoxidable 3000 PSI
- Brida SAE de cara plana de acero inoxidable 304
- Bridas SAE de alta presión de acero inoxidable
- Bridas SAE de acero inoxidable código 61
- Brida ciega de acero inoxidable 304 SAE
- DIN 1.4571 Brida Staright de 4 orificios
- UNS S31635 SAE Brida de bloque en T
- Brida SAE con cara de junta tórica de acero inoxidable
- Brida ovalada de acero inoxidable 316
- Fabricante de adaptadores de soldadura a tope SS SAE
- Brida hidráulica DIN 1.4301 SHA SHB
- Distribuidor de brida Cetop de acero inoxidable 304
- Exportador de brida mono SAE de acero inoxidable
- Brida de soldadura a tope SAE de acero inoxidable
- Brida cuadrada DIN 1.4401 ISO 6164
- Bridas SAE de acero inoxidable 6000 PSI
- UNS S31600 SAE Brida dividida Tipo plano
- Brida de soldadura de enchufe SAE de acero inoxidable
- Brida roscada de acero inoxidable 304 SAE
Usos y aplicaciones de la brida SAE de acero inoxidable
- Industria química
- Industria de petróleo y gas
- Industria aeroespacial
- Sector de la energía nuclear
- Equipos de procesamiento de alimentos
- Generacion de energia
