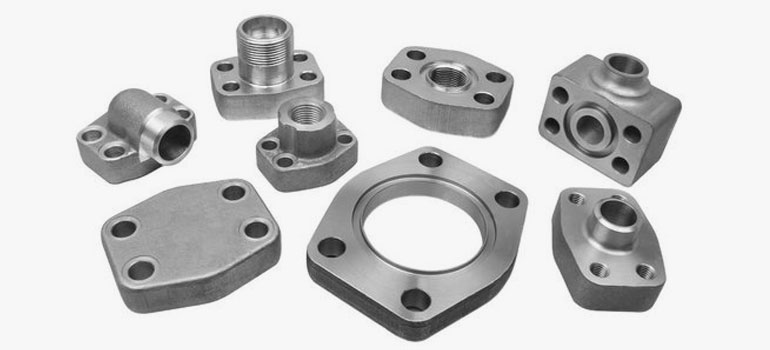

Brida SAE de alta presión
Bridas SAE de alta presión, Brida dividida SAE de alta presión, Brida SAE de 3000 PSI, Brida soldada de encaje de 6000 PSI, Brida roscada SAE de alta presión, Brida ciega SAE de alta presión.
Ofrecemos bridas SAE de alta presión de 3000 PSI, bridas roscadas SAE de 3000 PSI, bridas de soldadura por encastre SAE de 3000 PSI, bridas ciegas SAE de 3000 PSI, etc.
- Monobrida SAE de 3000 PSI
- Placa en blanco SAE de 3000 PSI
- Brida dividida SAE de 3000 PSI
- Brida de soldadura a tope SAE de 3000 PSI
Ofrecemos bridas SAE de alta presión de 6000 PSI, bridas roscadas SAE de 6000 PSI, bridas de soldadura por encastre SAE de 6000 PSI, bridas ciegas SAE de 6000 PSI, etc.
- Placa en blanco SAE de 6000 PSI
- Brida dividida SAE de 6000 PSI
- Monobrida SAE de 6000 PSI
- Brida de soldadura a tope SAE de 6000 PSI
Cliente exitoso en todo el mundo
Fabricante de bridas SAE de cara plana de alta presión, brida soldada a tope de 90 grados de 3000 PSI, brida cuadrada ISO 6164 de 6000 PSI, brida de bloque en T SAE de alta presión, brida SAE de cara de junta tórica de alta presión, proveedor de adaptador de soldadura a tope SAE de 600 PSI.
Las bridas SAE de alta presión son un tipo de conectores de brida que están diseñados para proporcionar una conexión sin fugas adecuada para aplicaciones de alta presión. Estas bridas SAE (Sociedad de Ingenieros Automotrices) tienen una resistencia a la presión considerablemente más alta para la mayoría de los tamaños y están hechas para soportar niveles de presión continuos de hasta 6000 PSI. Las bridas SAE vienen en diferentes diseños, incluida la brida estándar de 4 pernos, la brida de cara plana y la brida de soldadura por encastre. Se utilizan ampliamente en sistemas hidráulicos, especialmente en aquellos que manejan fluidos a alta presión, y se consideran una forma segura, confiable y rentable de conectar tuberías, tubos, mangueras y otros componentes hidráulicos.
La capa de óxido pasivado formada en la superficie de la brida SAE de alta presión le otorga resistencia a la oxidación incluso a temperaturas elevadas. Mientras que los aceros inoxidables que contienen un mayor contenido de carbono tienden a ser susceptibles a la corrosión intergranular a altas temperaturas, es posible soldar este grado reduciendo su contenido de carbono y aumentando el contenido de nitrógeno para equilibrar la pérdida de resistencia en el grado 316 Sae J518 Split Brida.
Especificación de brida SAE de alta presión
| DISEÑO | SAE J518 C/ISO 6162/ISO 6164/JIS B2291 |
| MATERIAL | CS, SS 304, SS 316, SS 316 TI, ALEACIÓN DE ACERO, DÚPLEX, SUPER DÚPLEX, INCONEL, MONEL, HASTELLOY, SMO 254, 904 L, TITANIO |
| PRESIÓN DE TRABAJO | HASTA 210 BAR (3000 PSI) & 420 BAR (6000 PSI) &erio; 700 BAR (10 000 PSI) PERSONALIZADO |
| CÓDIGO | BRIDA CÓDIGO 61 (3000 PSI) & BRIDA CÓDIGO 62 (6000 PSI) |
| RANGO DE TALLAS | 3/8" (DN 10) A 5" (DN 125) |
| CONEXIONES | SOLDADURA A TOPE, SOLDADURA DE SOCKET, ROSCADA (BSPP, NPT, MÉTRICA, JIC) |
| TIPO DE CUERPO | FORJADO, BARRA |
| ACCESORIOS DE BRIDA | JUNTA TÓRICA, PERNO, TUERCA, ARANDELA |
| MATERIAL DE LA JUNTA TÓRICA | NITRILO, BUNA 90 SHORE, VITON 85-90 SHORE |
| MATERIAL DE TORNILLOS | ALTA TENSIÓN 8,8 GR, 10,9 GR, 12,9 GR, SS 304, SS316 |
| SUPERFICIE | ACERO AL CARBONO - FOSFATO NEGRO, ZINCADO TRIVALENTE, |
| ACERO INOXIDABLE - GALVANIZADO, ACABADO NATURAL | |
| MARCAS EQUIVALENTES | STAUFF, PARKER, HAVIT, HANSA FLEX, FLUIDO DE ANCLAJE, OLEO TÉCNICA |
Tabla de torque de perno recomendado para bridas SAE de la serie 3000 PSI
| Tamaño métrico | Tamaño de brida | Rosca de tornillo | Torque de torsión (NM) |
| 13 | 1/2" | M8 | 32 |
| 19 | 3/4" | M10 | 70 |
| 25 | 1" | M10 | 70 |
| 32 | 1 1/4" | M10 | 70 |
| 38 | 1 1/2" |
M12 | 130 |
| 51 | 2" | M12 | 130 |
| 64 | 2 1/2" | M12 | 130 |
| 76 | 3" | M16 | 295 |
| 89 | 3 1/2" | M16 | 295 |
| 102 | 4" | M16 | 295 |
| 127 | 5" | M16 | 295 |
Tabla de torque de perno recomendado para bridas SAE de la serie 6000 PSI
| Tamaño métrico | Tamaño de brida | Rosca de tornillo | Torque de torsión (NM) |
| 13 | 1/2" | M8 | 32 |
| 19 | 3/4" | M10 | 60 |
| 25 | 1" | M12 | 60 |
| 32 | 1 1/4" | M12 | 92 |
| 38 | 1 1/2" |
M16 | 150 |
| 51 | 2" | M20 | 150 |
| 64 | 2 1/2" | M24 | 150 |
| 75 | 3" | M16 | 295 |
| 89 | 3 1/2" | M30 | 295 |
Disponibilidad inmediata de brida SAE de alta presión
- Exportador de brida mono SAE de alta presión
- Fabricante de bridas SAE de alta presión
- Bridas SAE de alta presión y alta presión
- Brida hidráulica DIN 1.4301 SHA SHB
- Proveedor de brida dividida SAE de 3000 PSI
- Brida de bloque en T SAE de alta presión
- Brida hidráulica forjada SAE
- Brida de soldadura por encastre SAE de alta presión
- Brida ciega SAE de alta presión
- Brida roscada SAE de alta presión
- Distribuidor de bridas Cetop de alta presión
- Placa ciega SAE de alta presión
- Brida dividida SAE de 6000 PSI tipo plano
- Brida de soldadura a tope de 90 grados SAE de alta presión
- Brida Staright de orificio de alta presión
- Brida SAE de cara plana de alta presión
- Brida SAE con cara de junta tórica de alta presión
- Bridas SAE de alta presión 6000 PSI
- Brida ovalada de alta presión
- Fabricante de adaptadores de soldadura a tope SAE
- Brida de soldadura a tope SAE de alta presión
- Brida cuadrada de 3000 PSI ISO 6164
- Bridas SAE de alta presión de 3000 PSI
Usos y aplicaciones de brida SAE de alta presión
- Industria química
- Industria de petróleo y gas
- Industria aeroespacial
- Sector de la energía nuclear
- Equipos de procesamiento de alimentos
- Generacion de energia
