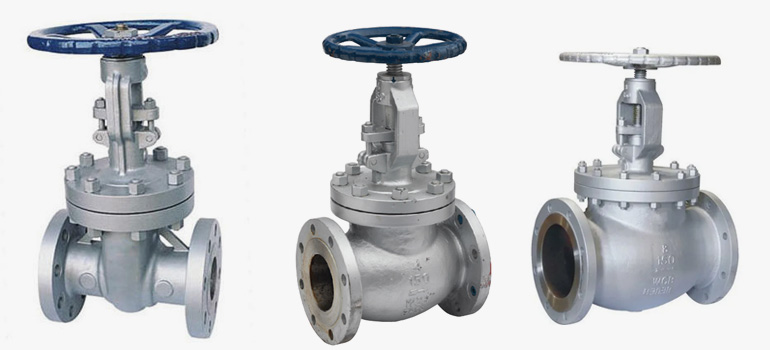

Nous proposons des robinets à soupape en acier moulé de classe 300, des robinets à soupape en acier moulé Hastelloy de classe 300, des robinets à soupape en acier moulé de classe 300 SS, des robinets à soupape en acier moulé de classe 300.
Nous proposons des robinets à soupape en acier moulé de classe 600, des robinets à soupape en acier moulé Hastelloy de classe 600, des robinets à soupape en acier moulé classe 600 SS, des robinets à soupape en acier moulé de classe 600.
Client à succès partout dans le monde
Parallèlement, selon le traitement thermique, nous pouvons également effectuer un traitement de réponse, un traitement de recuit ou un traitement de vieillissement selon les souhaits de nos clients estimés. Il leur est également assez difficile de diluer les réponses à l'acide sulfurique jusqu'à cent vingt degrés Celsius. Et de plus, comme l'extrémité plancher de telles vannes, nous pouvons également les livrer à l'état de plancher noir, poli en plancher vibrant, pelé en plancher vibrant ou usiné dur en plancher vibrant. Cependant, ces facteurs d’alliage bore-azote embellissent les caractéristiques mécaniques à des températures excessives. Ils sont largement utilisés pour différentes applications, notamment les applications neurologiques, les implants orthopédiques, les instruments chirurgicaux et autres.
Entre-temps, ces matériaux sont régulièrement utilisés dans la construction de centrales électriques. Ils sont utilisés pour diverses applications, notamment dans les équipements de transformation des aliments, les panneaux architecturaux, les garde-corps et les moulures. Ils sont également utilisés dans les équipements de laboratoire, les accessoires de navires, les échangeurs de chaleur, les conteneurs de produits chimiques, les carrières et la filtration de l'eau, les tamis miniers, etc. Ils sont non durcissables, magnétiques même s'ils fonctionnent dans une certaine mesure sans effusion de sang et non magnétiques sous forme recuite. Ils peuvent être sujets à la fissuration par corrosion sous pression des chlorures et ont également une résistance à la corrosion assez avancée aux chlorures. Parallèlement, l'utilisation de telles vannes est généralement recommandée, alors que la publicité dans le domaine de la précipitation des carbures est inévitable et que le recuit après soudage n'est pas toujours pratique.
Spécification | Détails |
---|---|
Norme de conception | API 602/ASME B16.34 |
Graphique pression/température | ASME B16.34 |
Norme de test | API 598 |
Détails de la bride | ASME B16.5 |
Détails de l'extrémité de soudure de l'emboîture | ASME B16.11 |
Détails des extrémités soudées bout à bout | ASME B16.25 |
Détails de l'extrémité de la vis | ASME B1.20.1 |
Plage de tailles | 1/2″ – 2″ (DN15 – DN50) |
Classe ASME | 150 – 1 500 |
Matériaux | A105/LF2/F5/F9/F11/F22/ F316/F304/F316L/F321/F51/ F55 |
Ornements | F6a/F316/F304/F316L/F321/ F51/F55/Inconel/Stellied ou Revêtement dur |
Fin | Extrémités de bride, extrémité à souder, Extrémité vissée, extrémité soudée bout à bout |
TAMAÑO | SOLDADURA ATORNILLADA/SOCKET | |||||||
---|---|---|---|---|---|---|---|---|
EN | MM | A | B | E | ∅F | ∅G | H | ∅J |
1/2″ | 15 | 85 | 10 | 13 | 22.0 | 9.0 | 150 | 78 |
3/4″ | 20 | 90 | 13 | 13 | 27.5 | 12.0 | 165 | 78 |
1″ | 25 | 105 | 13 | 13 | 34.0 | 17.5 | 185 | 100 |
1.1/2″ | 40 | 128 | 13 | 25 | 48.5 | 29.5 | 239 | 142 |
2″ | 50 | 142 | 16 | 25 | 61.1 | 35.0 | 248 | 142 |
TAMAÑO | CLASE: 150 | ||||||
EN | MM | A | ∅C | ∅D | ∅M | N | PCD |
1/2″ | 15 | 108 | 35 | 89.0 | 16 | 4 | 60.4 |
3/4″ | 20 | 118 | 43 | 98.5 | 16 | 4 | 7.0 |
1″ | 25 | 127 | 51 | 108.0 | 16 | 4 | 79.2 |
1.1/2″ | 40 | 165 | 73 | 127.0 | 16 | 4 | 98.5 |
2″ | 50 | 203 | 92 | 152.0 | 19 | 4 | 120.6 |
TAMAÑO | CLASE: 300 | ||||||
EN | MM | A | ∅C | ∅D | ∅M | N | PCD |
1/2″ | 15 | 152 | 35 | 95.0 | 16 | 4 | 66.5 |
3/4″ | 20 | 178 | 43 | 117.0 | 19 | 4 | 82.5 |
1″ | 25 | 20.3 | 51 | 124.0 | 19 | 4 | 89.0 |
1.1/2″ | 40 | 229 | 73 | 155.5 | 22 | 4 | 114.3 |
2″ | 50 | 267 | 92 | 165 | 19 | 8 | 127.0 |
Pièce | Acier au carbone | Acier basse température | Acier inoxydable |
Corps | ASTM A 105N | ASTM A 350 Gr. LF2 | ASTM A 182 Gr. F316 / F304 |
Anneau de siège | AISI410/SS304/SS316 | SS316 | SS304, SS316 |
Brancher | AISI410/SS304/SS316 | SS316 | SS304, SS316 |
Broche | AISI410 / SS304 / SS316 | A182 gr. F316 | A 182 Gr.F316 / F304 |
Tableau | SPWG+ (SS304 /SS316) | SPWG + SS316 | SPWG + (SS316/SS304) |
Capuche | A105N | A 350 Gr. LF2 | Un 182 Gr. F316 / F304 |
Boulon | A193 gr. B7, B7M | A 320 Gr. L7M, L7 | A193 Gr.B8M , B8 |
Emballage | Graphite | Graphite | Graphite |
Vis | A193 gr. B7, B7M | A 320 Gr. L7M, L7 | A193 Gr.B8M , B8 |
Machine à laver | Acier au carbone (Galvanisé) | Acier au carbone (Galvanisé) | Acier inoxydable |
Capuchon de presse-étoupe | AISI 410 / SS 304 / SS316 | SS316 | SS 316/304 |
Bride du presse-étoupe | Un 105N | A 350 Gr. LF2 | SS 316/304 |
Écrou de boulon à œil | A194 Gr 2H, 2HM | A 194 Gr. 4L, 7M, 4 | A 194 Gr. 8MA, 8M |
Boulon à œil | A193 Gr B7 , B7M | A 320 Gr. L7M, L7 | A193 Gr.B8M , B8 |
Machine à laver | Acier au carbone | Acier au carbone | Acier inoxydable |
Écrou de roue manuel | Écrou A194 Gr 2H, 2HM | A 194 Gr. 4L, 7M, 4 | A 194 Gr. 8MA, 8M |
TYPE DE TEST | TEST DE PRESSION | |||||
CLASSE 150 | CLASSE 300 | CLASSE 600 | CLASSE 800 | CLASSE 1500 | ||
LOGEMENT HYDRO | Kg/Cm2 | 30 | 76 | 150 | 210 | 396 |
psig | 425 | 1080 | 2130 | 2960 | 5625 | |
SIÈGE HYDRAULIQUE | Kg/Cm2 | 22 | 55 | 110 | 153 | 291 |
psig | 310 | 780 | 1560 | 2170 | 4125 | |
ESSAI À L'AIR | Kg/Cm2 | 6.0 | 4 À 7 | 4 À 6 | ||
psig | 80 | 60 À 100 |
