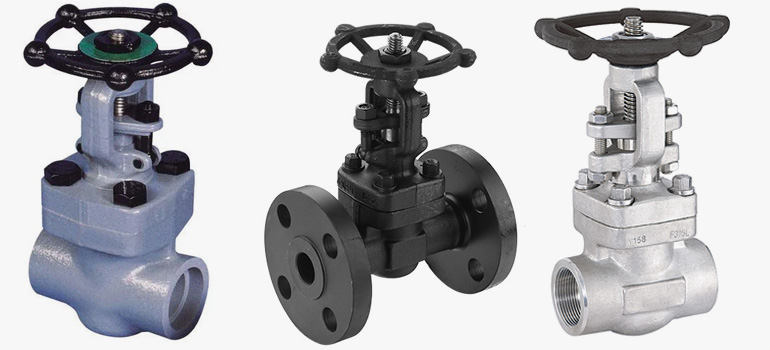

Nous proposons vannes Vannes à vanne en acier forgé de classe 300, vannes à vanne forgées en Hastelloy de classe 300, vannes à vanne forgées en acier inoxydable de classe 300, vannes à vanne forgées de classe 300.
Nous proposons des robinets-vannes en acier forgé de classe 600, des robinets-vannes forgés en Hastelloy de classe 600, des robinets-vannes forgés en acier inoxydable de classe 600, des robinets-vannes forgés de classe 600.
Client à succès partout dans le monde
Ce sont des métaux austénitiques grâce à un moyen d'obtenir une résistance à l'oxydation à la température suffisamment étendue. Ils sont excellents pour une exposition continue à 2100°F et une livraison sporadique jusqu'à 1900°F. Les teneurs étendues en Ni et Cr permettent une protection contre l'oxydation en alimentation continue à des températures allant jusqu'à 2 200 °F, à condition que les gaz de soufre réducteurs ne soient pas utiles. Cependant, en raison de sa teneur élevée en chrome et moyenne en nickel, il pourrait être utilisé dans des environnements contenant une quantité abordable de soufre. Il offre une résistance prolongée au fluage de la température et une résistance à la corrosion populaire supérieure. Ils ont également une résistance extraordinaire aux atmosphères de dégradation et de carburant.
Ils sont probablement sensibles à la fissuration par corrosion sous contrainte de chlorure et sont faciles à fabriquer. Ils sont utilisés dans diverses applications, notamment les environnements combustibles contenant du soufre, les appareils à sel fondu, les tubes de récupération de chaleur, les échangeurs de chaleur et bien plus encore. Ils ne peuvent pas être durcis par traitement thermique et sont également très résistants à la corrosion. Les applications typiques sont utilisées dans les additifs pour fours, les additifs pour brûleurs à mazout, les boîtes de carburateur, les échangeurs de chaleur, les gabarits et paniers de traitement thermique, les cordons et électrodes de soudage, etc. Ils sont également utilisés pour différentes applications avec les équipements chimiques, les boulons et écrous, les additifs mécaniques utilisés sous forme de résistance à la corrosion, les récipients sous pression et plus encore.
Spécification | Détails |
---|---|
Norme de conception | API 602/ASME B16.34 |
Graphique pression/température | ASME B16.34 |
Norme de test | API 598 |
Détails de la bride | ASME B16.5 |
Détails de l'extrémité de soudure de l'emboîture | ASME B16.11 |
Détails des extrémités soudées bout à bout | ASME B16.25 |
Détails de l'extrémité de la vis | ASME B1.20.1 |
Plage de tailles | 1/2″ – 2″ (DN15 – DN50) |
Classe ASME | 150 – 1 500 |
Matériaux | A105/LF2/F5/F9/F11/F22/ F316/F304/F316L/F321/F51/ F55 |
Ornements | F6a/F316/F304/F316L/F321/ F51/F55/Inconel/Stellied ou Revêtement dur |
Fin | Extrémités de bride, extrémité à souder, Extrémité vissée, extrémité soudée bout à bout |
TAMAÑO | SOLDADURA ATORNILLADA/SOCKET | |||||||
EN | MM | A | B | E | ∅F | ∅G | H | ∅J |
1/2″ | 15 | 85 | 10 | 13 | 22.0 | 9.0 | 150 | 78 |
3/4″ | 20 | 90 | 13 | 13 | 27.5 | 12.0 | 165 | 78 |
1″ | 25 | 105 | 13 | 13 | 34.0 | 17.5 | 185 | 100 |
1.1/2″ | 40 | 128 | 13 | 25 | 48.5 | 29.5 | 239 | 142 |
2″ | 50 | 142 | 16 | 25 | 61.1 | 35.0 | 248 | 142 |
TAMAÑO | CLASE: 150 | ||||||
EN | MM | A | ∅C | ∅D | ∅M | N | PCD |
1/2″ | 15 | 108 | 35 | 89.0 | 16 | 4 | 60.4 |
3/4″ | 20 | 118 | 43 | 98.5 | 16 | 4 | 7.0 |
1″ | 25 | 127 | 51 | 108.0 | 16 | 4 | 79.2 |
1.1/2″ | 40 | 165 | 73 | 127.0 | 16 | 4 | 98.5 |
2″ | 50 | 203 | 92 | 152.0 | 19 | 4 | 120.6 |
TAMAÑO | CLASE: 300 | ||||||
EN | MM | A | ∅C | ∅D | ∅M | N | PCD |
1/2″ | 15 | 152 | 35 | 95.0 | 16 | 4 | 66.5 |
3/4″ | 20 | 178 | 43 | 117.0 | 19 | 4 | 82.5 |
1″ | 25 | 20.3 | 51 | 124.0 | 19 | 4 | 89.0 |
1.1/2″ | 40 | 229 | 73 | 155.5 | 22 | 4 | 114.3 |
2″ | 50 | 267 | 92 | 165 | 19 | 8 | 127.0 |
Pièce | Acier au carbone | Acier basse température | Acier inoxydable |
Corps | ASTM A 105N | ASTM A 350 Gr. LF2 | ASTM A 182 Gr. F316 / F304 |
Anneau de siège | AISI410/SS304/SS316 | SS316 | SS304, SS316 |
Brancher | AISI410/SS304/SS316 | SS316 | SS304, SS316 |
Broche | AISI410 / SS304 / SS316 | A182 gr. F316 | A 182 Gr.F316 / F304 |
Tableau | SPWG+ (SS304 /SS316) | SPWG + SS316 | SPWG + (SS316/SS304) |
Capuche | A105N | A 350 Gr. LF2 | Un 182 Gr. F316 / F304 |
Boulon | A193 gr. B7, B7M | A 320 Gr. L7M, L7 | A193 Gr.B8M , B8 |
Emballage | Graphite | Graphite | Graphite |
Vis | A193 gr. B7, B7M | A 320 Gr. L7M, L7 | A193 Gr.B8M , B8 |
Machine à laver | Acier au carbone (Galvanisé) | Acier au carbone (Galvanisé) | Acier inoxydable |
Capuchon de presse-étoupe | AISI 410 / SS 304 / SS316 | SS316 | SS 316/304 |
Bride du presse-étoupe | Un 105N | A 350 Gr. LF2 | SS 316/304 |
Écrou de boulon à œil | A194 Gr 2H, 2HM | A 194 Gr. 4L, 7M, 4 | A 194 Gr. 8MA, 8M |
Boulon à œil | A193 Gr B7 , B7M | A 320 Gr. L7M, L7 | A193 Gr.B8M , B8 |
Machine à laver | Acier au carbone | Acier au carbone | Acier inoxydable |
Écrou de roue manuel | Écrou A194 Gr 2H, 2HM | A 194 Gr. 4L, 7M, 4 | A 194 Gr. 8MA, 8M |
TYPE DE TEST | TEST DE PRESSION | |||||
---|---|---|---|---|---|---|
CLASSE 150 | CLASSE 300 | CLASSE 600 | CLASSE 800 | CLASSE 1500 | ||
LOGEMENT HYDRO | Kg/Cm2 | 30 | 76 | 150 | 210 | 396 |
psig | 425 | 1080 | 2130 | 2960 | 5625 | |
SIÈGE HYDRAULIQUE | Kg/Cm2 | 22 | 55 | 110 | 153 | 291 |
psig | 310 | 780 | 1560 | 2170 | 4125 | |
ESSAI À L'AIR | Kg/Cm2 | 6.0 | 4 À 7 | 4 À 6 | ||
psig | 80 | 60 À 100 |
