Nous proposons un connecteur mâle, un coude mâle, un connecteur de cloison mâle, un coude mâle à 45 degrés, un té mâle, un té de branche mâle.
Nous proposons un connecteur femelle, un coude femelle, un connecteur de cloison femelle, un té femelle, un té de branche femelle.
Nous proposons une extrémité d'obturation, un bouchon d'obturation, un écrou de tube, une virole avant, une virole arrière, un capuchon femelle, une boule de joint union, une clé Allen.
Client à succès partout dans le monde
Les RACCORDS DE TUBE D'INSTRUMENTATION en acier inoxydable 304L sont applicables dans diverses industries, telles que l'industrie de production d'énergie, l'industrie du papier et l'industrie des engrais, l'industrie de la pâte à papier, les sociétés de forage pétrolier offshore, l'industrie pharmaceutique, l'industrie chimique, l'industrie chimique spécialisée, l'industrie pétrochimique et l'industrie automobile. Pendant ce temps, la résistance à l'oxydation du tube en acier inoxydable 304L par rapport aux raccords de tuyauterie femelles est généralement appelée température d'entartrage. Et c’est la température à laquelle le taux d’oxydation des raccords de tuyauterie en alliage 304L s’avère inappropriéement élevé. Eh bien, la température de tartre sûre pour un service ininterrompu des raccords de tuyauterie de qualité 304L est de 1 100 degrés Celsius.
échangeurs de chaleur, également largement utilisés dans les usines chimiques et pétrochimiques, dans la transformation des aliments. Ces raccords pour tubes de compression en acier inoxydable 304L, combinés à une bonne ténacité et ductilité, en font un alliage populaire pour les applications industrielles architecturales et marines. En dehors de cela, la production d’électricité, le pétrole et le gaz et bien d’autres encore.
| Caractéristiques | ASTM A182, A276, A479 / ASME SA182, SA276, SA479 |
|---|---|
| Taille | 1/16 po à 2 po et amp; 2 mm à 50 mm. |
| Plage dimensionnelle | 1/16 à 2 pouces (impérial) ; 2 à 50 mm (métrique) |
| Pressions de travail | Jusqu'à 2 000 à 6 000 PSI |
| Type de fil | TNP – ASME B1.20.1, SAE AS71051 | Parallèle ISO/BSP – OIN 228 | ISO/BSP conique – ISO 7, BS EN 10226-1 | SAE (Unifié) – ASME B1.1 |
| Fin des connexions | NPT, ISO/BP, SAE/MS, AN, extrémités à souder, connecteurs de ports, brides sanitaires, adaptateurs de tubes |
| Types | Tube à raccord, tube à mâle, tube à femelle, raccords de tuyauterie d'instrument, accessoires |
| Équivalent à | SWAGELOK, PARKER, DK-LOK, HOKE |
| Pression de service maximale | 8MPa | 1 200 psi selon le matériau du tube |
| Température de fonctionnement | -40°C—250°C | -40°F—482°F selon le matériau du tube |
| Configurations | Droits, coudes, tés, croix, capuchons, bouchons, écrous et viroles Chromatographe et extrémité de colonne |
| Certificats d'essai de matériaux (MTC) pour raccords de tubes selon EN 10204 3.1 et EN 10204 3.2, certificats d'essai certifiant NACE MR0103, NACE MR0175 | |

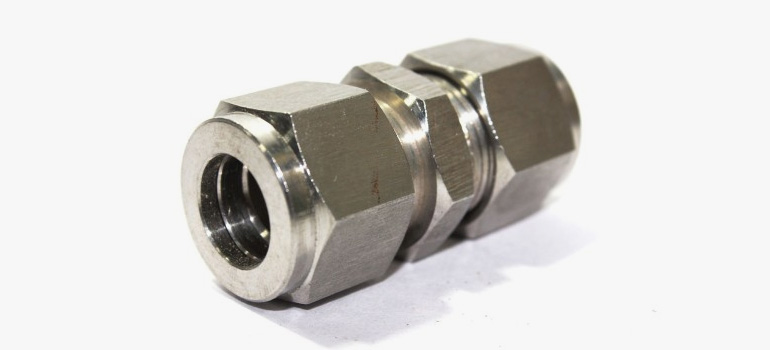

Tube en acier inoxydable 304L vers union
Union réductrice SS 304L
Union de cloison UNS S30403
Coude union DIN 1.4307
Coude mâle en acier inoxydable 304L
Connecteur de cloison mâle SS 304L
Té de course mâle UNS S30403
Connecteur mâle DIN 1.4307
Coude femelle en acier inoxydable 304L
Té de branche femelle SS 304L
T-shirt de course féminin UNS S30403
Connecteur femelle DIN 1.4307
Virole avant en acier inoxydable 304L
Virole avant SS 304L
Virole avant UNS S30403
Virole avant DIN 1.4307
Adaptateur mâle en acier inoxydable 304L
Adaptateur femelle SS 304L
Adaptateur UNS S30403
Adaptateur DIN 1.4307
Bouchon de tube en acier inoxydable 304L
Bouchon SS 304L
Bouchon d'extrémité de tuyau UNS S30403
Bouchon fileté DIN 1.4307 NPT
| NORME | WERKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | ES |
| SS 304L | 1,4306 / 1,4307 | S30403 | SUS 304L | 3304S11 | 03Х18Н11 | Z3CN18-10 | X2CrNi18-9 / X2CrNi19-11 |
| Note | C | Mn | Oui | P | S | Cr | Lundi | Ni | N |
|---|---|---|---|---|---|---|---|---|---|
| Acier inoxydable 304L | 0,35 maximum | 2 maximum | 1,00 maximum | 0,045 maximum | 0,03 maximum | 18 – 20 | – | 8 - 13 | – |
| Note | Densité | Point de fusion th> | Résistance à la traction | Contrainte d'élasticité (compensation de 0,2 %) | Allongement |
|---|---|---|---|---|---|
| 304L | 8,0 g/cm3 | 1 400 °C (2 550 °F) td> | Psi – 75 000, MPa – 515 | Psi – 30 000, MPa – 205 | 35 % |
| Taille du tuyau NPT/ISO en. | Raccords pour tubes | |
|---|---|---|
| Homme | Femme | |
| psig (bar) | psig (bar) | |
| 1/16 | 11 000 (757) | 6 700 (461) |
| 1/8 | 10 000 (689) | 6 500 (447) |
| 1/4 | 8 000 (551) | 6 600 (454) |
| 3/8 | 7 800 (537) | 5 300 (365) |
| 1/2 | 7 700 (530) | 4 900 (337) |
| 3/4 | 7 300 (502) | 4 600 (316) |
| 1 | 5 300 (365) | 4 400 (303) |
| 1 1/4 | 6 000 (413) | 5 000 (344) |
| 1 1/2 | 5 000 (344) | 4 600 (316) |
| 2 | 3 900 (268) | 3 900 (268) |
| OD | OD réelle | Désignation du filetage – Taille nominale | Fil par pouce | |
| (fraction pouce) | (pouces) | (pouces) | NPT | BSP |
| 5/16 | 0.3125 | 1/16 | 27 | 28 |
| 13/32 | 0.405 | 1/8 | 27 | 28 |
| 35/64 | 0.540 | 1/4 | 18 | 19 |
| 43/64 | 0.675 | 3/8 | 18 | 19 |
| 27/32 | 0.840 | 1/2 | 14 | 14 |
| 1-3/64 | 1.050 | 3/4 | 14 | 14 |
| 1-5/16 | 1.315 | 1 | 11-1/2 | 11 |
| 1-21/32 | 1.660 | 1-1/4 | 11-1/2 | 11 |
| 1-29/32 | 1.900 | 1-1/2 | 11-1/2 | 11 |
| 2-3/8 | 2.375 | 2 | 8 | 11 |
| 2-7/8 | 2.875 | 2-1/2 | 8 | 11 |
| 3-1/2 | 3.5 | 3 | 8 | 11 |
| 4 | 4.0 | 3-1/2 | 8 | 11 |
| 4-1/2 | 4.5 | 4 | 8 | 11 |
| 5-5/8 | 5.563 | 5 | 8 | 11 |
| 6-5/8 | 6.625 | 6 | 8 | 11 |
