Nous proposons un connecteur mâle, un coude mâle, un connecteur de cloison mâle, un coude mâle à 45 degrés, un té mâle, un té de branche mâle.
Nous proposons un connecteur femelle, un coude femelle, un connecteur de cloison femelle, un té femelle, un té de branche femelle.
Nous proposons une extrémité d'obturation, un bouchon d'obturation, un écrou de tube, une virole avant, une virole arrière, un capuchon femelle, une boule de joint union, une clé Allen.
Client à succès partout dans le monde
Nous sommes un fabricant de raccords évasés SS 316Ti et de raccords de tuyauterie évasés en acier inoxydable 316Ti certifié ISO en Inde. Nous exportons et fournissons des raccords de virole SS 316Ti et des raccords de tubes hygiéniques en acier inoxydable 316Ti à tous nos clients industriels avec un travail de précision de haute qualité, qui est requis. pour un travail impeccable et optimal. Les concentrations de sel dans l'eau de mer peuvent varier dans les raccords de tubes à virole en acier inoxydable 316Ti, et les zones d'éclaboussures peuvent entraîner une augmentation spectaculaire des concentrations en raison de la pulvérisation et de l'évaporation. Le tube union en acier inoxydable 316Ti est largement utilisé dans les industries chimiques, pétrolières et gazières pour sa résistance à la corrosion rentable et sa facilité de fabrication.
Le matériau du coude mâle en acier inoxydable 316Ti a une teneur plus élevée en molybdène et en nickel dans sa composition chimique, ce qui lui confère des propriétés de résistance à la corrosion améliorées. Le connecteur femelle en acier inoxydable de qualité 316Ti peut résister aux fissures et aux piqûres dans les environnements chlorés. Les raccords pour tubes d'instruments de qualité SS 316Ti résistent aux températures plus élevées et peuvent être facilement personnalisés en fonction des exigences de l'application.
Caractéristiques | ASTM A182, A276, A479 / ASME SA182, SA276, SA479 |
---|---|
Taille | 1/16 po à 2 po et amp; 2 mm à 50 mm. |
Plage dimensionnelle | 1/16 à 2 pouces (impérial) ; 2 à 50 mm (métrique) |
Pressions de travail | Jusqu'à 2 000 à 6 000 PSI |
Type de fil | TNP – ASME B1.20.1, SAE AS71051 | Parallèle ISO/BSP – OIN 228 | ISO/BSP conique – ISO 7, BS EN 10226-1 | SAE (Unifié) – ASME B1.1 |
Fin des connexions | NPT, ISO/BP, SAE/MS, AN, extrémités à souder, connecteurs de ports, brides sanitaires, adaptateurs de tubes |
Les types | Tube à raccord, tube à mâle, tube à femelle, raccords de tuyauterie d'instrument, accessoires |
Équivalent à | SWAGELOK, PARKER, DK-LOK, HOKE |
Pression de service maximale | 8MPa | 1 200 psi selon le matériau du tube |
Température de fonctionnement | -40°C—250°C | -40°F—482°F selon le matériau du tube |
Configurations | Droits, coudes, tés, croix, capuchons, bouchons, écrous et viroles Chromatographe et extrémité de colonne |
Certificats d'essai de matériaux (MTC) pour raccords de tubes selon EN 10204 3.1 et EN 10204 3.2, certificats d'essai certifiant NACE MR0103, NACE MR0175 |

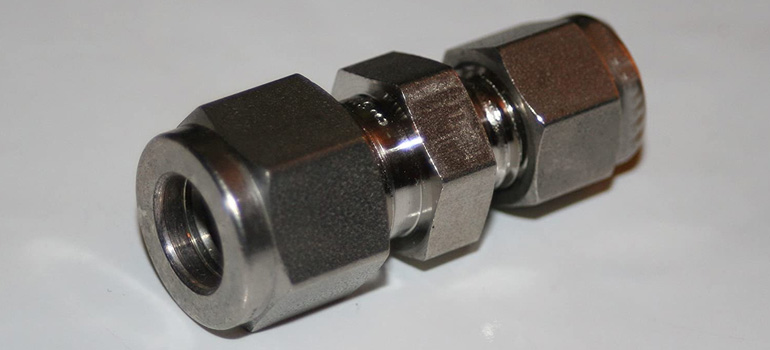

Tube en acier inoxydable 316Ti vers union
Union réductrice SS 316Ti
Union de cloison UNS S31635
Coude union DIN 1.4571
Coude mâle en acier inoxydable 316Ti
Connecteur de cloison mâle SS 316Ti
Té de course mâle UNS S31635
Connecteur mâle DIN 1.4571
Coude femelle en acier inoxydable 316Ti
Té de branche femelle SS 316Ti
T-shirt de course féminin UNS S31635
Connecteur femelle DIN 1.4571
Virole avant en acier inoxydable 316Ti
Virole avant SS 316Ti
Virole avant UNS S31635
Virole avant DIN 1.4571
Adaptateur mâle en acier inoxydable 316Ti
Adaptateur femelle SS 316Ti
Adaptateur UNS S31635
Adaptateur DIN 1.4571
Bouchon de tube en acier inoxydable 316Ti
Bouchon SS 316Ti
Bouchon d'extrémité de tuyau UNS S31635
Bouchon fileté DIN 1.4571 NPT
NORME | WERKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | ES |
---|---|---|---|---|---|---|---|
SS 316Ti | 1.4571 | S31635 | SUS 316Ti | 320S31 | 08Ch17N13M2T | Z6CNDT17-123 | X6CrNiMoTi17-12-2 |
Note | C | Mn | Oui | P | S | Cr | Mois | nor | N |
---|---|---|---|---|---|---|---|---|---|
SS 316Ti | 0,08 maximum | 2,0 maximum | 0,75 maximum | 0,045 maximum | 0,030 maximum | 16h00 – 18h00 | 2h00 – 3h00 | 10h00 – 14h00 | 68 395 minutes |
Densité | Point de fusion | Résistance à la traction | Limite élastique (compensation de 0,2 %) | Élongation |
---|---|---|---|---|
8,0 g/cm3 | 1 399 °C (2 550 °F) | Psi – 75 000, MPa – 515 | Psi – 30 000, MPa – 205 | 35 % |
Taille du tuyau NPT/ISO en. | Raccords pour tubes | |
---|---|---|
Homme | Femme | |
psig (bar) | psig (bar) | |
1/16 | 11 000 (757) | 6 700 (461) |
1/8 | 10 000 (689) | 6 500 (447) |
1/4 | 8 000 (551) | 6 600 (454) |
3/8 | 7 800 (537) | 5 300 (365) |
1/2 | 7 700 (530) | 4 900 (337) |
3/4 | 7 300 (502) | 4 600 (316) |
1 | 5 300 (365) | 4 400 (303) |
1 1/4 | 6 000 (413) | 5 000 (344) |
1 1/2 | 5 000 (344) | 4 600 (316Ti) |
2 | 3 900 (268) | 3 900 (268) |
OD | OD réelle | Désignation du filetage – Taille nominale | Fil par pouce | |
(fraction pouce) | (pouces) | (pouces) | NPT | BSP |
5/16 | 0.3125 | 1/16 | 27 | 28 |
13/32 | 0.405 | 1/8 | 27 | 28 |
35/64 | 0.540 | 1/4 | 18 | 19 |
43/64 | 0.675 | 3/8 | 18 | 19 |
27/32 | 0.840 | 1/2 | 14 | 14 |
1-3/64 | 1.050 | 3/4 | 14 | 14 |
1-5/16 | 1.315 | 1 | 11-1/2 | 11 |
1-21/32 | 1.660 | 1-1/4 | 11-1/2 | 11 |
1-29/32 | 1.900 | 1-1/2 | 11-1/2 | 11 |
2-3/8 | 2.375 | 2 | 8 | 11 |
2-7/8 | 2.875 | 2-1/2 | 8 | 11 |
3-1/2 | 3.5 | 3 | 8 | 11 |
4 | 4.0 | 3-1/2 | 8 | 11 |
4-1/2 | 4.5 | 4 | 8 | 11 |
5-5/8 | 5.563 | 5 | 8 | 11 |
6-5/8 | 6.625 | 6 | 8 | 11 |
