Raccords de tubes

Raccords à virole unique en acier inoxydable 317L, raccord réducteur UNS S31703, raccord de cloison 1.4438, raccords pour tubes hydrauliques SS 317L, tuyau en acier inoxydable 317L vers raccord, coude de cloison distributeur SS 317L.

  • Raccords tube vers mâle
  • Tube vers tuyau femelle
  • Accessories

Nous proposons un connecteur mâle, un coude mâle, un connecteur de cloison mâle, un coude mâle à 45 degrés, un té mâle, un té de branche mâle.

Tube to Male
  • Coude mâle en acier inoxydable 317L
  • Connecteur de cloison mâle en acier inoxydable 317L
  • Té mâle en acier inoxydable 317L
  • Coude mâle à 45 degrés en acier inoxydable 317L

Nous proposons un connecteur femelle, un coude femelle, un connecteur de cloison femelle, un té femelle, un té de branche femelle.

  • Connecteur femelle en acier inoxydable 317L
  • Connecteur femelle de cloison en acier inoxydable 317L
  • Coude femelle en acier inoxydable 317L
  • Té femelle en acier inoxydable 317L

Nous proposons une extrémité d'obturation, un bouchon d'obturation, un écrou de tube, une virole avant, une virole arrière, un capuchon femelle, une boule de joint union, une clé Allen.

  • Virole avant en acier inoxydable 317L
  • Virole arrière en acier inoxydable 317L
  • Écrou de tube en acier inoxydable 317L
  • Bouchon obturateur en acier inoxydable 317L

Client à succès partout dans le monde

raccords d'instrumentation en acier inoxydable 317L, raccords pour tubes en acier inoxydable 317L, Raccords pour tubes de compression SS 317L, fabricant de coudes mâles en acier inoxydable 317L, fournisseur de raccords pour tubes à double virole en acier inoxydable 317L.

Un raccord à compression est populaire car aucune soudure n’est nécessaire, il est donc rapide et facile à utiliser. Ces types d’accessoires ne nécessitent pas de compétences ou d’outils particuliers pour fonctionner. Ils travaillent avec des gaz toxiques et à une pression plus élevée. Les raccords à compression sont utiles dans les installations qui peuvent nécessiter un retrait partiel pour l'entretien et un démontage occasionnel. Sans affecter l’intégrité du joint, ils peuvent être cassés ou refaits. C'est l'une des méthodes polyvalentes et courantes pour connecter des tuyaux en plastique dur ou en métal. Pour les applications haute pression, ce type de raccord constitue une excellente option.

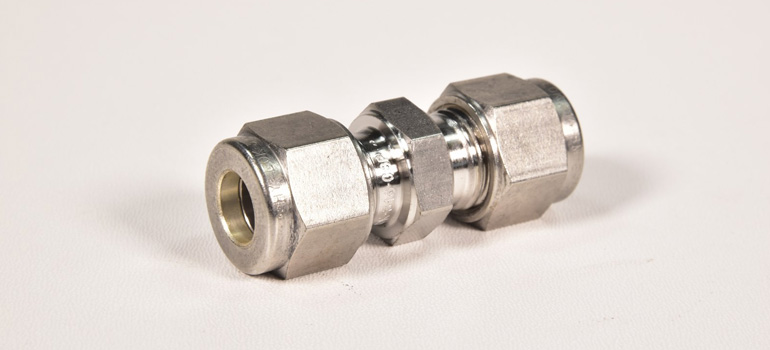

Raccords pour tubes en acier inoxydable 317L

Ce produit exclusif élimine le besoin d’un entretien élevé. De plus, le matériau offre des propriétés de robustesse et d’allongement aux raccords de tubes. Nos experts ont acquis des années d’expérience et les compétences nécessaires pour fabriquer des raccords de tuyauterie de la plus haute qualité.

Spécification des raccords de tubes en acier inoxydable 317L

Caractéristiques ASTM A182, A276, A479 / ASME SA182, SA276, SA479
Taille 1/16 po à 2 po et amp; 2 mm à 50 mm.
Plage dimensionnelle 1/16 à 2 pouces (impérial) ; 2 à 50 mm (métrique)
Pressions de travail Jusqu'à 2 000 à 6 000 PSI
Type de fil TNP – ASME B1.20.1, SAE AS71051 | Parallèle ISO/BSP – OIN 228 | ISO/BSP conique – ISO 7, BS EN 10226-1 | SAE (Unifié) – ASME B1.1
Fin des connexions NPT, ISO/BP, SAE/MS, AN, extrémités à souder, connecteurs de ports, brides sanitaires, adaptateurs de tubes
Les types Tube à raccord, tube à mâle, tube à femelle, raccords de tuyauterie d'instrument, accessoires
Équivalent à SWAGELOK, PARKER, DK-LOK, HOKE
Pression de service maximale 8MPa | 1 200 psi selon le matériau du tube
Température de fonctionnement -40°C—250°C | -40°F—482°F selon le matériau du tube
Configurations Droits, coudes, tés, croix, capuchons, bouchons, écrous et viroles Chromatographe et extrémité de colonne
Certificats d'essai de matériaux (MTC) pour raccords de tubes selon EN 10204 3.1 et EN 10204 3.2, certificats d'essai certifiant NACE MR0103, NACE MR0175

Types de raccords de tubes en acier inoxydable 317L

Tubo à Union

Tubo à Union

Tube en acier inoxydable 317L vers union

Union réductrice SS 317L

Union de cloison UNS S31703

Coude union DIN 1.4438

Tube vers connecteur mâle

Tube vers connecteur mâle

Coude mâle en acier inoxydable 317L

Connecteur de cloison mâle SS 317L

Té de course mâle UNS S31703

Connecteur mâle DIN 1.4435

Tube vers connecteur femelle

Tube vers connecteur femelle

Coude femelle en acier inoxydable 317L

Té de branche femelle SS 317L

T-shirt de course féminin UNS S31703

Connecteur femelle DIN 1.4438

Virole avant SS 317L

Virole avant

Virole avant en acier inoxydable 317L

Virole avant SS 317L

Virole avant UNS S31703

Virole avant DIN 1.4435

Adaptateur SS 317L

Adaptatrice

Adaptateur mâle en acier inoxydable 317L

Adaptateur femelle SS 317L

Adaptateur UNS S31703

Adaptateur DIN 1.4438

Extrémité du tube SS 317L

Extrémité du tube

Bouchon de tube en acier inoxydable 317L

Bouchon SS 317L

Bouchon d'extrémité de tuyau UNS S31703

Bouchon fileté DIN 1.4435 NPT

Qualités équivalentes de raccords de tubes en acier inoxydable 317L

NORME WERKSTOFF N°. UNS JIS FR
SS 317L 1.4438 S31703 SUS 317L X2CrNiMo18-15-4

Choisissez des fabricants de raccords de tubes en acier inoxydable 317L, de raccords à virole, de raccords de tubes à double virole pour la meilleure qualité et le prix bas, diverses qualités et un stock important.

Composition chimique des raccords de tubes en acier inoxydable 317L

Note C Mn Oui P S Cr Mois ni Foi
SS 317L 0,035 maximum 2,0 maximum 1,0 maximum 0,045 maximum 0,030 maximum 18h00 – 20h00 3h00 – 4h00 11h00 – 15h00 57,89 minutes

Propriétés mécaniques des raccords pour tubes en acier inoxydable 317L

Densité Point de fusion Résistance à la traction Limite élastique (compensation de 0,2 %) Élongation
7,9 g/cm3 1 400 °C (2 550 °F) Psi – 75 000, MPa – 515 Psi – 30 000, MPa – 205 35 %

Stock prêt de raccords pour tubes en acier inoxydable 317L

  • Raccords d'instrumentation SS 317L
  • Tube en acier inoxydable 317L vers raccord
  • Fabricant d'unions de réduction en acier inoxydable de qualité 317L
  • Union de cloison en acier inoxydable 317L
  • Raccords pour tubes Swagelok en acier inoxydable 317L
  • Raccords de virole arrière en acier inoxydable 317L
  • Adaptateur UNS S31703 mâle
  • Raccords pour tubes de compression en acier inoxydable 317L
  • Distributeur de raccords à virole unique SS 317L
  • DIN 1.4438 Croix de l'Union
  • Fournisseur de raccords à double virole SS 317L
  • Coude Union en acier inoxydable 317L
  • Coude mâle positionnable à 45 degrés en acier inoxydable 317L
  • Tube en acier inoxydable 317L vers raccords mâles
  • Connecteur mâle SUS 317L en acier inoxydable
  • Té de réduction en acier inoxydable 317L
  • Raccords pour tubes en acier inoxydable 317L
  • Raccords à compression en acier inoxydable 317L
  • Raccords NPT en acier inoxydable 317L
  • Écrou de blocage du connecteur O-Seal en acier inoxydable 317L
  • Té de branchement femelle en acier inoxydable 317L
  • Concessionnaire de bouchons de tube en acier inoxydable 317L
  • Fermeture d'extrémité de tube SS 317L
  • Raccords pour tubes DIN 1.4438
  • Tube en acier inoxydable 317L vers tuyau femelle
  • Raccords pour tubes Parker en acier inoxydable 317L
  • Union de réduction de cloison en acier inoxydable 317L
  • Raccords pour tubes UNS S31703
  • Coude de cloison en acier inoxydable 317L
  • Adaptateur mâle 90 degrés en acier inoxydable 317L
  • Raccords à virole en acier inoxydable 317L
  • Connecteur femelle en acier inoxydable 317L

Pression nominale des raccords de tubes en acier inoxydable 317L

Taille du tuyau NPT/ISO en. Raccords pour tubes
Homme Femme
psig (bar) psig (bar)
1/16 11 000 (757) 6 700 (461)
1/8 10 000 (689) 6 500 (447)
1/4 8 000 (551) 6 600 (454)
3/8 7 800 (537) 5 300 (365)
1/2 7 700 (530) 4 900 (337)
3/4 7 300 (502) 4 600 (316)
1 5 300 (365) 4 400 (303)
1 1/4 6 000 (413) 5 000 (344)
1 1/2 5 000 (344) 4 600 (316)
2 3 900 (268) 3 900 (268)
OD OD réelle Désignation du filetage – Taille nominale Fil par pouce
(fraction pouce) (pouces) (pouces)  NPT BSP
5/16 0.3125 1/16 27 28
13/32 0.405 1/8 27 28
35/64 0.540 1/4 18 19
43/64 0.675 3/8 18 19
27/32 0.840 1/2 14 14
1-3/64 1.050 3/4 14 14
1-5/16 1.315 1 11-1/2 11
1-21/32 1.660 1-1/4 11-1/2 11
1-29/32 1.900 1-1/2 11-1/2 11
2-3/8 2.375 2 8 11
2-7/8 2.875 2-1/2 8 11
3-1/2 3.5 3 8 11
4 4.0 3-1/2 8 11
4-1/2 4.5 4 8 11
5-5/8 5.563 5 8 11
6-5/8 6.625 6 8 11

Utilisations et applications des raccords à compression en acier inoxydable 317L


  • Industrie chimique
  • Industrie du pétrole et du gaz
  • Industrie aérospaciale
  • Secteur de l'énergie nucléaire
  • Équipement de transformation des aliments
  • Production d'énergie
